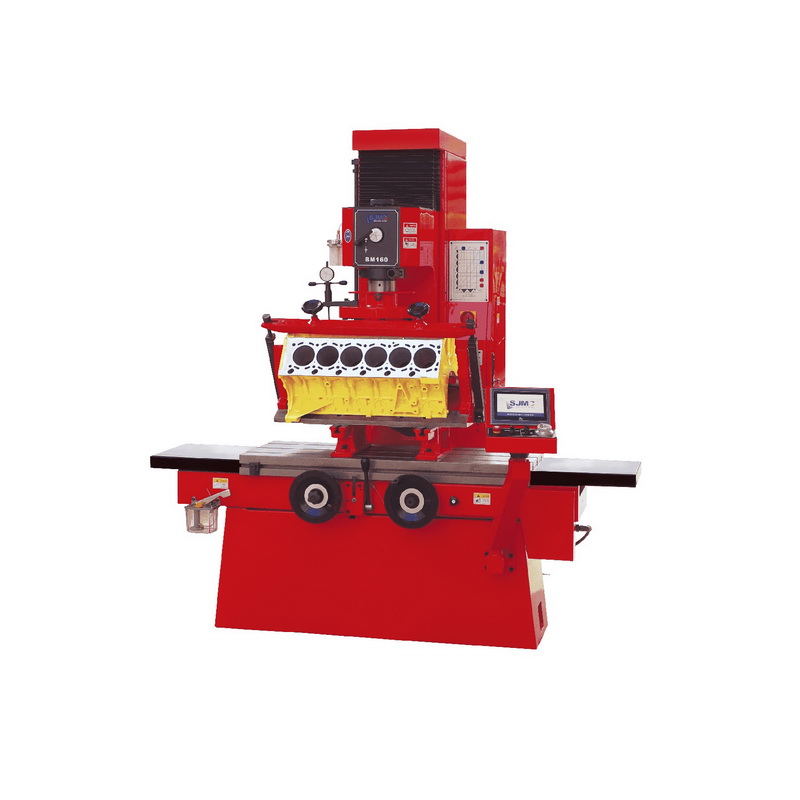

Cтанок для расточки и шлифовки блоков цилиндров SJMC BM160

707,200.00


Оставьте ваш Телефон и
и наш консультант свяжется с вами

Вертикально-расточной станок с функцией фрезеровки плоскости

Артикул: BM160 (ЧПУ)
Категория:
Документация (PDF) Видео

Описание

Модель BM160 представляет собой станок, предназначенный для обработки как блоков двигателей, так и плоскостей.

Вертикально-расточной станок с возможностью фрезеровки плоскости — отличное предложение для любого авторемонтного предприятия. Универсальность в совокупности с точностью, простотой и надежностью повысят производительность участка ремонта блоков цилиндров. Данный станок превосходит по всем показателям аналогичные отечественные станки и составит достойную конкуренцию европейским аналогам. Технология Easy Touch позволит снизить трудозатраты к минимуму и повысить контроль на всех этапах расточки.

Характеристики

Вес 1600 kg
Габариты 220 × 120 × 220 cm
Производитель

SJMC

Модель

BM160

Система контроля

EasyTouch3 Axis

Максимальный диаметр расточки, мм

160

Максимальная глубина расточки, мм

350

Максимальная площадь фрезеровки, мм

300*850

Скорость шпинделя, об/мин

50-780

Скорость подачи шпинделя, мм/мин(мм/об)

10-900 (00,1-0,2)

Крутящий момент сверления при 50-500 об/мин, Nm

96

Крутящий момент сверления при 500-780 об/мин, Nm

78

Ход шпинделя,

550

Расстояние между торцом шпинделя и рабочим столом,

0-700

Расстояние от оси шпинделя до колонны, мм

335

Продольная подача стола, мм/мин

30-1200

Продольный ход рабочего стола, мм

980

Поперечный ход рабочего стола, мм

70

Размер рабочего стола, мм

400*1100

Точность расточки (сверления), Н

7

Точность эллипса при расточке, мм

0.005

Точность цилиндра при расточке, мм

0,015 на 300

Шероховатость поверхности при расточке, um

0,8 Ra

Шероховатость поверхности при фрезеровке, um

0,8 Ra

Мощность шпиндельного мотора, кВт

3

Мощность мотора для передвижения стола, кВт

0.4

Мощность мотора для передвижения шпинделя, кВт

0.4

Размеры станка (Д*Ш*В), мм

2670*1170*1920

Размеры упаковки (Д*Ш*В), мм

2200*1200*2200

Вес нетто / вес брутто, кг

1600/1900

Сроки изготовления, раб.дней

60

Комплектация

 КОМПЛЕКТАЦИЯ
BM160
 Система управления EasyTouch
+
 Кнопочная система управления
 Электронный датчик по осям X Y Z
 Измерительный прибор для настройки инструмента MA52
+
 Электронный измерительный прибор для настройки инструмента MA52
 Инструмент для настройке шпинделя М3
 Нутромер
 Индикатор
+
 Параллели для установки детали
+
 Приспособление для расточки V-образных блоков
 Фиксаторы для приспособления для расточки V-образных блоков
 Универсальный наклонный фиксатор для ГБЦ A
 Зажимы для быстрой установки блока
 Приспособление для расточки мотоциклетных блоков
 Универсальный наклонный фиксатор для ГБЦ B
 Приспособления для центровки шпинделя по цилиндру
 Шпиндель MA52 (D 52-125mm)
+
 Шпиндель MA60 (D 60-160mm)
+
 Шпиндель MA30 (D 31-54mm)
 Фрезерная головка (D 300mm)
+
 Универсальный адаптор для заточки резца
+
 Конус морзе
 Треугольный резец вставка
 Держатель для треугольного резца
 Круглый резец для чугуна (D9,525*3,18mm)
+
 Круглый резец для алюминия (D9,525*3,18mm)
 Держатель для круглого резца
+
 Фрезерная головка MP300 (D 300mm)
 Держатель расточного резца
+
 Твердосплавный держатель для треугольного резца
 Заточной станок для резцов TG-3
