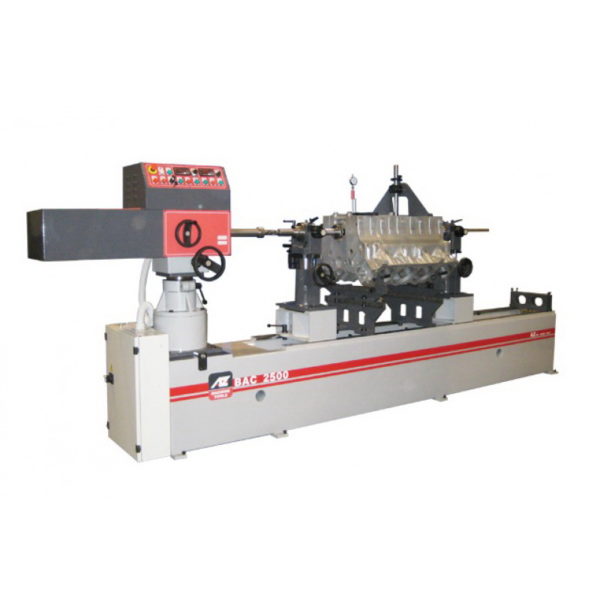

Горизонтально-расточной станок для ремонта постелей распределительных и коленчатых валов AZ BAC-2500


Оставьте ваш Телефон и
и наш консультант свяжется с вами

Артикул: AZ BAC-2500
Категория:
Документация (PDF) Видео

Описание

Горизонтально-расточной станок для ремонта постелей распределительных и коленчатых валов в блоках цилиндров любых двигателей AZ Spa BAC 2500.

Погрешность обработки отверстия на станке AZ BAC 2500 не превышает 0,01 мм. А специальные приспособления AZ позволяют обеспечить контроль выполняемых работ на всех этапах обработки постелей распределительного и коленчатого валов.

Горизонтально-расточной станок AZ BAC 2500 позволяет обрабатывать постели коленвалов и распредвалов практически любого двигателя.

Комплектация:

  • Панель управления (24В);
  • Станина со шпинделем для привода бор-штанг;
  • Регулируемые во всех плоскостях базовые опоры (2 к-та) для подшипников бор-штанг;
  • Электронные блоки с частотными преобразователями для плавного изменения режимов резания;
  • Два приспособления с индикаторными головками для центрирования бор-штанги относительно детали;
  • Промежуточная опора (люнет) для бор-штанги;
  • Зажимы (4 шт. для крепления детали);
  • Приспособление с индикаторной головкой для контроля параллельности установки бор-штанги относительно базовых поверхностей обрабатываемой детали;
  • Микрометрическое приспособление для настройки положения резца относительно бор-штанги;
  • Приспособление для зажима блока цилиндров:
  • Пара параллельных опор 230 х 600;
  • Пара параллельных опор 100 х 600;
  • Пара параллельных опор 145 х 400;
  • Инструкция по эксплуатации станка на итальянском, английском и русском языках;
  • Сервисные ключи (комплект).

Характеристики

Наименование модели

AZ BAC-2500

Производитель

AZ Spa

Макс. потребляемая мощность

1,6 кВт

Ход шпинделя

400 мм

Мин. расстояние от базы до оси борштанги

650 мм

Макс. расстояние от базы до оси борштанги

850 мм

Изменение (плавное) частоты вращения борштанги

100…600 об/мин

Изменение осевой подачи шпинделя

1…80 мм/мин

Вес

1550 кг

Габариты

4500х1000х1700 мм

Доп.опции

  • AZ 552 бор-штанга (26 х 1300 мм) с инструментом для расточки отверстий от 28 до 55 мм;
  • AZ 554 бор-штанга (38 х 1950 мм) с инструментом для расточки отверстий от 40 до 100 мм;
  • AZ 555 бор-штанга (45 х 2100 мм) с инструментом для расточки отверстий от 50 до 150 мм;
  • AZ 717 приспособление для расточки торцевой поверхности для AZ 555;
  • AZ 711 нутромер от 35 до 105 мм.

Дополнительное оборудование

  • AZ 551 бор-штанга (22 х 1300 мм) с инструментом для расточки отверстий от 22 до 55 мм;
  • AZ 553 бор-штанга (30 х 1600 мм) с инструментом для расточки отверстий от 32 до 60 мм;
  • AZ 556 бор-штанга (50 х 2800 мм) с инструментом для расточки отверстий от 90 до 200 мм;
  • AZ 557 бор-штанга (60 х 3100 мм) с инструментом для расточки отверстий от 100 до 200 мм;
  • AZ 714 нутромер от 100 до 220 мм;
  • AZ 833 Заточное устройство;
  • AZ 862 Устройство дистанционного проворачивания вала бор-штанги.
