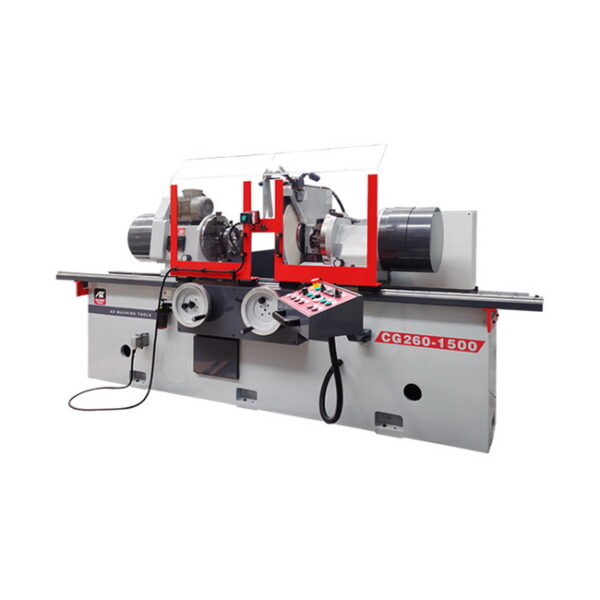

Станок для шлифовки шеек коленчатых валов AZ CG260-1500

7 137 130

Получить предложение

Общие характеристики

CG260-1500 для шлифовки шеек коленчатых валов с макс. расстоянием между центрами 1500 мм и высотой центров 260 мм.

CG260-1500 имеет четыре точки индексации на передней бабке с пневматическими стопорными штифтами, которые ускоряют правильную настройку коленчатого вала. Легко регулируемые внешние противовесы никогда не нужно дополнять внутренними противовесами. CG260 имеет очень надежную конструкцию с широко разнесенными направляющими для обеспечения точного выравнивания шлифовальной головки по отношению к столу. Кроме того, элементы управления проще в использовании. Рычаг прецизионной пошаговой подачи намного проще в использовании, чем маховик, для достижения точного желаемого размера шейки.
Превосходная точность этого станка позволяет выполнять двойное врезное шлифование точно до одинакового размера, не оставляя линии напуска. CG260 имеет более длительный срок службы, более длительный срок службы шлифовального круга и большую безопасность для оператора и машины.
Наименование модели

AZ CG 260-1500

Производитель

AZ Spa

Высота центров над столом, мм

260

Макс. расстояние между центрами, мм

1500

Ход над столом, мм

520

Макс. эксцентриситет патронов, мм

80

Макс. диаметр заготовки с новым кругом, мм

160

Макс. вес, допустимый между центрами, кг

80

Макс. допустимый вес с люнетами, кг

200

Макс. скорость стола (Z AXIS), мм/мин

5000

Мощность мотора стола (Z AXIS), кВт

0.33

Быстрая подача шлифовальной головки (Х AXIS), мм

120

Микрометрическая подача шлифовальной головки, мм

160

Ø шлифовального круга, мм

660

Толщина шлифовального круга, мм

20-50

Стандартная толщина шлифовального круга, мм

25

Скорость шлифовального круга, м/с

33

Мощность двигателя вращения круга, кВт

4

Бесступенчатая скорость вращения, об/мин

0-90

Диаметр патронов, мм

160

Мощность двигателя вращения передней бабки, кВт

0.75

Габариты, мм

3100x1692x1450

Масса, кг

2492

Видео



Комплектация

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

  • Гидравлическая система
  • Пневматическая система
  • Электрическая система
  • Система безопасности
  • Панель управления
  • Ручная система смазки
  • Приспособление для центровки коленчатого вала
  • Квадрат для проверки шейки коленчатого вала
  • Устройство измерения смещения головы
  • Фронтальная, боковая и радиусная правка круга (кроме алмаза)
  • 2 прецизионных самоцентрирующихся патрона Ø160 мм
  • 1 люнет
  • 1 поводковая гребенка шириной от 70 до 140 мм
  • 2 поводковых гребенки шириной от 20 до 75 мм
  • 2 ведущих диска
  • 2 конических центра
  • 1 прямой центр
  • Шлифовальный круг Ø660-203 мм, толщина 25 мм
  • Оправка для балансировки круга
  • Съемник ступицы шлифовального круга
  • Подушка для выравнивания машины
  • Шкив для уменьшенных диаметров шлифовального круга
  • Сервисные инструменты
  • Руководство по эксплуатации

РЕКОМЕНДОВАННОЕ ОБОРУДОВАНИЕ

  • AZ410 Алмазный и конусный упор
  • AZ421 Пара фланцев с отверстием 203 мм
  • AZ770 Измеритель размера шеек 25-110 мм (без циферблатного индикатора)
  • AZ707P Дюймовый циферблат Ø2,36 с разрешением 0,0005 дюйма
  • AZ707 Индикатор часового типа Ø60 мм, разрешение 0,01 мм
  • AZ771 Измеритель, диапазон 100-200 мм для AZ770-AZ776
  • AZ491 Система бумажной фильтрации 50 л/мин
  • AZ413 Балансировочный стенд для статической балансировки В=750мм

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

  • AZ780 Электронный измеритель для AZ770
  • AZ500 Комплект вспомогательных противовесов
  • AZ490 Магнитный очиститель охлаждающей жидкости 50 л (для AZ491)
  • AZ385 Комбинированный очиститель (бумажный и магнитный) 50л
  • AZ416 Суперфинишное устройство, шлифовальная лента толщиной 30 мм,
  • Длина 1390 мм, 400 гран
  • AZ423 Правка на конус со стороны круга
  • AZ425 Гидравлический инструмент для правки круга (без алмаза)
  • AZ480 Узкий люнет Ø15-105 мм
  • CG2119 Стандартный люнет Ø15-105 мм
  • AZ460 Шлифовальный круг Ø660x203x20 мм
  • AZ461 Шлифовальный круг Ø660x203x25 мм
  • AZ462 Шлифовальный круг Ø660x203x32 мм
  • AZ463 Шлифовальный круг Ø660X203x40 мм
  • AZ464 Шлифовальный круг Ø660x203x50 мм
  • AZ708 Индикатор часового типа Ø40 мм
  • AZ708P Дюймовый циферблат Ø1,57 дюйма с шагом 0,001 дюйма
