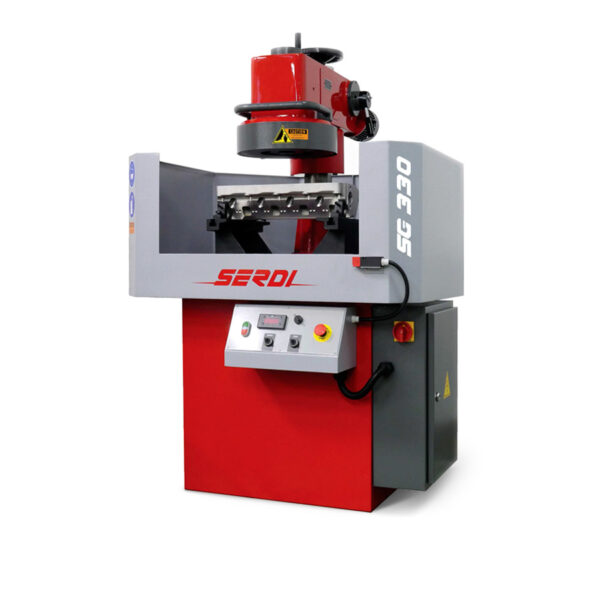

Станок для фрезерования и шлифования плоскостей ГБЦ SERDI SG 330


Оставьте ваш Телефон и
и наш консультант свяжется с вами

Станок для фрезерования и шлифования плоскостей головок и блоков из алюминия и чугуна.

Артикул: SG 330
Категория:
Документация (PDF) Видео

Описание

Станок для фрезерования и шлифования плоскостей головок и блоков из алюминия и чугуна.

Конструкция станка оптимизирована статическими и динамическими вычислениями для гашения вибраций инструмента в широком спектре частот.

Рабочая головка может обрабатывать основные модели 4- и 6-цилиндровых двигателей. Станок оснащен системой охлаждения с электрическим насосом и баком-отстойником.

Отличительные особенности станка SG 330:

  • Рабочий стол станка с высокой инерцией.
  • Рабочее устройство, перемещающееся по двум осям с помощью направляющих и линейного шарикоподшипника.
  • Система подачи на шариковинтовом механизме.
  • Пульт управления включает все ручные и автоматические функции станка.
  • Автоматические циклы механической обработки программируются согласно выбранному типу инструмента.
  • Высокомоментный встроенный шпиндельный двигатель управляется векторным частотным инвертором.
  • Двойная угловая поверхность контакта в шарикоподшипниках для обработки инструментом большого диаметра и компенсация линейного расширения на двигателе для получения минимальной погрешности обработки.
  • Передвижной стол на воздушной подушке, полностью выдвигающийся под рабочим устройством.
  • Система настройки, позволяющая подвести режущий инструмент к 0-му уровню из рабочей части (опция).
  • Станок, отвечающий наиболее строгим правилам техники безопасности.
  • Простота управления, включая загрузку и разгрузку деталей. Легкая чистка и обслуживание. Большое пространство под рабочим устройством делает работы хорошо видимыми для оператора.

Область применения:

  • Головки блока цилиндров из алюминия и чугуна
  • Блоки цилиндров из алюминия и чугуна

Характеристики

Производитель

SERDI

Наименование модели

SG 330

Размеры ДхШхВ, мм

1100х1100х1560

Вертикальный ход шлифовального круга, мм

205

Диаметр шлифовального круга, мм

330

Скорость вращения шлифовального круга, об./мин

600-1460

Мощность двигателя шлифовальной головки, кВт

2.6

Мощность двигателя подачи, кВт

0.12

Мощность двигателя охлаждающего насоса, кВт

0.11

Поверхность стола, мм

295×750

Макс. размер обрабатываемой поверхности (инструмент или круг), мм

700×180/ 600×225/ 500×260/ 400×285/ 350×300

Расстояние от стола до шлифовального круга (мин. - макс.), мм

125-340

Питание

4kVA-3x400V-AC+PE-50/60 Hz или
4kVA-3x230V-AC+PE-50/60 Hz

Вес нетто, kg/lbs

430/947

Вес с упаковкой, kg/lbs

550/1212
