Станок для машинной обработки седел клапана Rottler SG9MTS


Оставьте ваш Телефон и
и наш консультант свяжется с вами

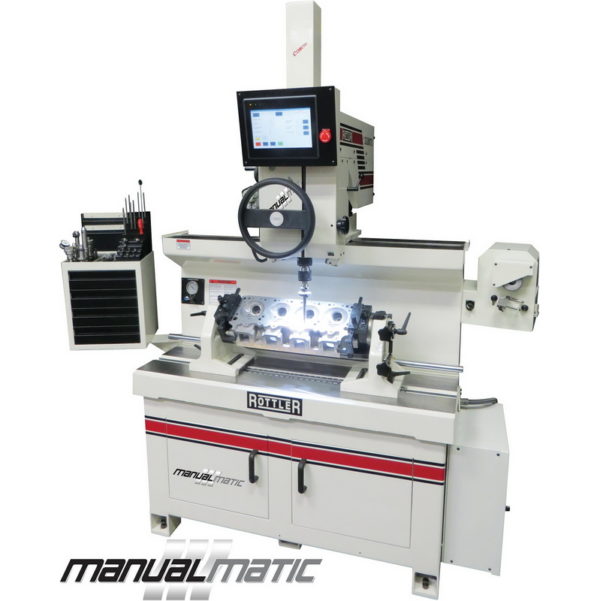

Полуавтоматический станок с сенсорным экраном для машинной обработки седел клапана и направляющих втулок ГБЦ

Артикул: SG9MTS
Категория:
Документация (PDF) Видео

Описание

Станок может иметь два вида управления:

Ручной. Расположение кнопок на сенсорной панели у него такие же, как и на предыдущих станках серии SG без дополнительного внешнего набора. Вертикальное положение шпинделя отражается на сенсорном экране. Шпиндель необходимо  опустить вниз до тех пор, пока резец не коснется седла клапана, дотронуться на экране до кнопки «ноль», тем самым установив нулевую позицию. После этого цифровой экран будет точно отображать положение шпинделя в любой момент времени. Легко осуществляется переход от низкой к высокой/финишной скорости – для этого предусмотрены две отдельные кнопки  Педаль для зажима и перемещения рабочей головки была устранена,  в настоящее время этими функциями управляют при помощи сенсорного экрана для ручного режима и автоматически для полуавтоматического.

Полуавтоматический. MANUALMATIC – новый бренд для полуавтоматического режима станков, позволяющего увеличить производительность на 30-50%. Во время обработки седла клапана оператору не нужно нажимать кнопки или переключатели, он просто поворачивает колесо подачи шпинделя вверх или вниз, а система контроля сама осуществляет все рабочие функции, такие как перемещение головки и ее зажим, управление центрированием в направляющей втулке клапана, включение и выключение вращения шпинделя. Когда достигается необходимая глубина проточки седла клапана, автоматически осуществляется переход к высокой/финишной скорости шпинделя для достижения необходимой итоговой глубины поверхности каждого седла клапана.

 Шпиндель станка ROTTLER  SG9MTS  установлен на сфере, что позволяет системе UNIPILOT автоматически центрировать оси шпинделя и направляющей клапана еще когда рабочая головка находится над обрабатываемой поверхностью. При подходе головки к поверхности она останавливается, срабатывает пневмозажим, система UNIPILOT и направляющая втулка клапана остаются соосными во время фрезеровки  седла клапана.

  • Шпиндельная система ACTIVE  – сферическая автоматическая пневмосистема, встроенная в шпиндель  предназначена для быстрого определения положения инструмента внутри направляющей клапана и точной его центровки (патент заявлен).
  • Подача головки до точки входа осуществляется при помощи ножной педали.
  • Сверхпрочный усиленный шпиндель диаметром 3,150″ (80 мм), с ручным маховиком вертикального хода — 8″ (200 мм).
  • Система ROTTLER  обеспечивает автоматическую затяжку и блокировку гайки шпинделя, которая дает возможность оператору одной рукой  осуществлять смену инструмента – крепление никогда не ослабевает!

 Обеспечивает лучшую концентричность.

Карбидные скоростные резцы ROTTLER  UNIPILOT изготавливаются с прецизионной точностью 2 микрона.

Среди всех аналогичных станков на рынке, именно у SG9 сочетание легкого веса и возможности плавающей головки дают возможность идеально центрировать направляющую клапана и наилучшую соосность 0,0005″ на 1 дюйм диаметра клапана  (0,01 мм на 25 мм диаметра).

Характеристики

Наименование модели

SG9MTS

Производитель

Rottler

Диаметр седла клапана, мм

14-80

Длинна головки цилиндра ( с креплением поворот на 360 градусов), мм

1120

Ширина головки цилиндра (с креплением поворот на 360 градусов), мм

304

Высота головки цилиндра (с креплением поворот на 360 градусов), мм

150

Диаметр шпинделя, мм

80

Конус шпинделя

R30 Быстрая замена с автоматическим креплением

Скорость вращения шпинделя (диапазон), об/мин

40-870

Мощность двигателя шпинделя, кВт

1.5

Ход шпинделя/ вертикальный, мм

200

Ход головки / горизонтальный, мм

1105

Ход головки / вперёд/назад, мм

78

Передвижения крепежа вперёд/назад с зажимом, мм

115

Наклон головки (обе стороны), градусов

15

Расстояние от стола до шпинделя, мм

495

Требования к электрооборудованию, В/Гц

208-240/60

Требования к сжатому воздуху (давление), бар

6

Размеры станка(ДхШхВ), мм

991x1524x2184

Габаритные размеры станка(ДхШхВ), мм

991x1499x2108

Вес с упаковкой, кг

1227

Длинна головки цилиндра (с Параллелями), мм

Неограниченно

Ширина головки цилиндра (с Параллелями), мм

406

Высота головки цилиндра (с Параллелями), мм

125

Максимальное расстояние от Параллелей до шпинделя, мм

338

Требования к сжатому воздуху (использование), л/мин

Код цвета краски

RAL 9002 (Grey White)

Видео

Возможности

 Фрезеровка седел под различным углом — к прецизионным станкам Rottler с ЧПУ предлагаются мелкозернистые твердосплавные режущие инструменты различных конфигураций. В наличии одноугловые, мультиугловые, закругленные и др. фрезы. С помощью режущих инструментов обработка седел производится существенно быстрее и экономичнее, чем с помощью шлифовальных инструментов, требующих отдельный шлифовальный камень для каждого угла.
 Шкаф для инструментов — три выдвижных ящика и верхняя полка позволяют удобно хранить все необходимые инструменты Rottler.
 Встроенный вакуумный тестер для быстрой проверки седел клапана без снятия головки блока цилиндров со станка.
 Поворотное устройство на 360 градусов — позволяет быструю установку заготовки и легкий доступ ко всем ее частям. Быстрое выравнивание головки блока цилиндров при помощи специальной функции тонкой подстройки. Устройство прочно фиксируется на столе и обеспечивает отсутствие вибрации и высокоточное центрирование при помощи ножной педали. Передвижение устройства при помощи пневмопривода осуществляется быстро и просто.
 Основание из твердого сплава — станина с толстыми тяжелыми чугунными стенками обеспечивает высокоточную обработку седел клапанов без малейшей вибрации. Станина в нижней части смещена к тыльной стороне станка для более безопасной эксплуатации. Углубление для ног обеспечивает более удобное обслуживание станка.
 Облегченная шпиндельная головка — станок SG9MTS оснащен легкой шпиндельной головкой, обеспечивающей быстрое и точное центрирование для максимальной соосности. Также имеется в наличии шпиндельная головка для обработки седел клапанов большого диаметра.
 Центрирование шпинделя — пневматическая система, управляемая компьютером, позволяет правильно установить шпиндель в вертикальной плоскости, чтобы центрирующее устройствоUNIPILOT легко входило в направляющую втулку клапана.
 Скорость вращения шпинделя регулируется в диапазоне от 40 до 400 об./мин. — плавное изменение скорости вращения шпинделя позволяет выполнять различные операции на станке. Сенсорные клавиши и цифровой дисплей удобны в эксплуатации.
 Электронный уровень — устройство цифровой индикации гарантирует быструю и точную настройку.
Регулируемый ограничитель глубины
 Наклон 15 градусов — шпиндель наклоняется на 15 градусов от вертикали во все стороны, что позволяет легко настроить его для обработки любых наклонных клапанов головок блока цилиндров. Гарантирует расточку седел на одинаковую глубину, что является необходимым условием для современных двигателей с компьютерным управлением.
 Гайка шпинделя — запатентованная система со стопорной гайкой позволяет осуществлять автоматическую затяжку инструментов в шпинделе. Во время работы крепление не ослабевает. Одним движением руки инструмент приподнимается, и гайка шпинделя автоматически затягивается, чтобы вынуть инструмент, достаточно ослабить гайку.
 Шпиндель большого диаметра — шпиндель диаметром 3,150 дюймов (80 мм) для тяжелых режимов эксплуатации гарантирует отсутствие вибрации при обработке. Внешние опорные подшипники шпинделя регулируются по всей длине опорной поверхности, также как прецизионный выдвижной шпиндель, гарантируя десятилетия безукоризненной работы.

Оснащение

  • Шпиндельная система ACTIVE — установленная на сфере система автоматического центрирования с пневматическим ходом, позволяющая быстро устанавливать центрирующее устройство в нужное положение в направляющей втулке клапана (подана заявка на патент)
  • Плавающая рабочая головка с управлением при помощи ножной педали.
  • Сверхпрочный усиленный шпиндель диаметром 3,150″ (80 мм), с ручным маховиком вертикального хода — 8″ (200 мм).
  • Система ROTTLER  автоматической затяжки и блокировки гайки шпинделя с возможностью смены инструмента оператором одной рукой,
  • Маховик для быстрой и точной вертикальной подачи шпинделя.
  • Система обеспечения углов наклона рабочей головки до 15 градусов во всех направлениях для обработки любых наклонных клапанов головок блока цилиндров.
  • Шпиндель с бесступенчатым переключением скорости вращения от 40 до 1000 об/мин с цифровым дисплеем.
  • Быстрая смена скорости вращения шпинделя от низкой до высокой /финишной одним нажатием кнопки на панели управления.
  • Цифровой  электронный уровень для быстрого выравнивания направляющих втулок клапанов.
  • Цифровой измеритель глубины хода шпинделя.
  • Универсальное устройство крепления головки цилиндров, которая позволяет  осуществлять ее поворот на столе на 360 градусов и легко закреплять головку в нужном положении.
  • Комплект поворотных двухкомпонентных держателей, которые позволяют крепить на рабочем столе головки любого типа.
  • Гибкая компактная галогеновая подсветка, установленная на рабочей головке.
  • Шкаф для хранения инструментов на кронштейне.
  • Встроенный вакуумный тестер, включающий шланг, фильтр и фланцы.

Управление

Скорость вращения шпинделя плавно регулируется в зависимости от выполняемой операции. Сенсорные клавиши и цифровой дисплей удобны в эксплуатации.
