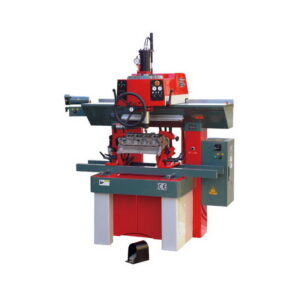

Станок для расточки седел клапанов SJMC BV60S

485,520.00


Оставьте ваш Телефон и
и наш консультант свяжется с вами

Станок для обработки фаски седла клапана

Артикул: BV60S
Категория:
Документация (PDF) Видео

Описание

Станок предназначен для обработки рабочей фаски седла клапана на ГБЦ как с наклонной, так и с вертикальной осью стержня клапана, а именно подавляющее большинство ГБЦ наземного и водного транспорта. Подходит для обработки седел как в чугунной ГБЦ, так и в ГБЦ из цветных сплавов. Благодаря встроенному в станок вакуум тестеру есть возможность проверить качество прилегания клапана к седлу не демонтируя ГБЦ со станка и не прибегая к сборке клапанов с последующим проливанием их керосином, что значительно ускоряет процесс выполнения работ.

Данный тип станков проверен временем и зарекомендовал себя как надежный инструмент в крупном ремонтном цеху. Пропускная способность, при должном опыте, позволяет станку окупаться в короткие сроки..

Характеристики

Вес 780 kg
Габариты 110 × 93 × 180 cm
Производитель

SJMC

Модель

BV60S

Тип приводной системы

воздух / электрика

Максимальная длина обрабатываемой ГБЦ, мм

1000

Максимальная ширина обрабатываемой ГБЦ, мм

420

Максимальная высота обрабатываемой ГБЦ, мм

170

Диаметры обрабатываемых седел, мм

14-70

Продольное перемещение расточной головки, мм

850

Продольное перемещение шпинделя , мм

30

Сферическое движение, мм

10

Наклон шпинделя, градус

(+-)3

Вертикальное перемещение шпинделя, мм

170

Мощность мотора шпинделя, кВт

0.6

Крутящий момент мотора шпинделя, Nm

12

Скорость вращения шпинделя, об/мин

50-1000

Мощность мотора заточного приспособления, кВт

0.12

Скорость вращения шлифовального круга, об/мин

2800

Угол поворота зажима, градус

360

Давление воздуха, бар

5

Расход воздуха (max), л/мин

300

Расход воздуха непрерывный, л/мин

60

Размеры станка (Д*Ш*В), мм

1100*930*1800

Шероховатость обрабатываемой поверхности, um

0,6 Ra

Размеры упаковки (Д*Ш*В), мм

1900*1300*2200

Вес нетто / вес брутто, кг

780/980

Сроки изготовления, раб.дней

30-60

Видео

Комплектация

КОМПЛЕКТАЦИЯ
Количество пилотов на выбор (D посадки 9,52мм)
8
Расточная головка NWN5100F
+
Набор мультиугловых резцов (6шт)
+
Резцедержатели NWN2000/2001/2002
+
Индикатор
+
Вертикальный уровень для седла клапана
+
Устройство для настройки инструмента
+
Вакуумные заглушки
+
Уровень
Специальный уровень для седла клапана относительно шпинделя
Адаптор морзе
Пылесос
Отвертка TORX T8
+
Набор шестигранников
+
Микрометрический инструмент для настройки резца
Держатель для ГБЦ
Портативный вакуум тестер
