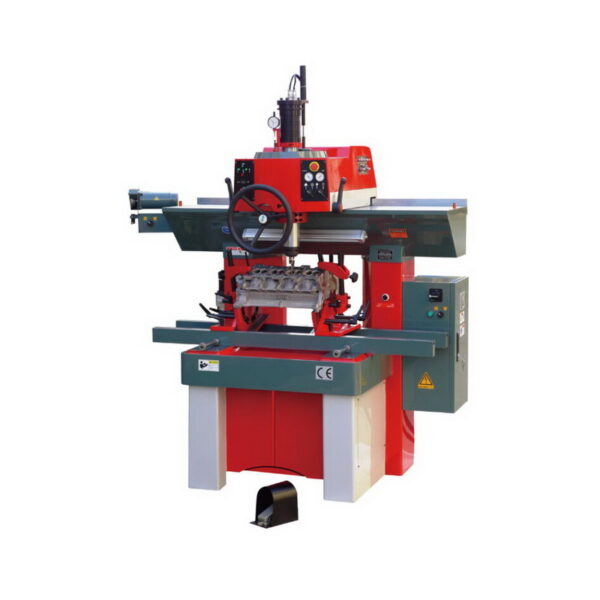

Станок расточной для седла клапана SJMC BV60

816,000.00


Оставьте ваш Телефон и
и наш консультант свяжется с вами

Станок для обработки фаски седла клапана

Артикул: BV60
Категория:
Документация (PDF) Видео

Описание

Станок предназначен для обработки рабочей фаски седла клапана на ГБЦ как с наклонной, так и с вертикальной осью стержня клапана, а именно подавляющее большинство ГБЦ наземного и водного транспорта. Подходит для обработки седел как в чугунной ГБЦ, так и в ГБЦ из цветных сплавов. Благодаря встроенному в станок вакуум тестеру есть возможность проверить качество прилегания клапана к седлу не демонтируя ГБЦ со станка и не прибегая к сборке клапанов с последующим проливанием их керосином, что значительно ускоряет процесс выполнения работ.

Данный тип станков проверен временем и зарекомендовал себя как надежный инструмент в крупном ремонтном цеху. Пропускная способность, при должном опыте, позволяет станку окупаться в короткие сроки.

Характеристики

Вес 1050 kg
Габариты 199 × 105 × 218 cm
Производитель

SJMC

Модель

BV60

Тип приводной системы

воздух / электрика

Максимальная длина обрабатываемой ГБЦ

неограниченно

Максимальная высота обрабатываемой ГБЦ, мм

450

Диаметры обрабатываемых седел, мм

16-60

Продольное перемещение расточной головки, мм

930

Продольное перемещение шпинделя , мм

40

Сферическое движение, мм

10

Наклон шпинделя, градус

(+-)3

Вертикальное перемещение шпинделя, мм

200

Мощность мотора шпинделя, кВт

1,2

Крутящий момент мотора шпинделя, Nm

18

Скорость вращения шпинделя, об/мин

50-1000

Мощность мотора заточного приспособления, кВт

0,3

Скорость вращения шлифовального круга, об/мин

2800

Угол поворота зажима, градус

42/-15

Давление воздуха, бар

6

Расход воздуха (max), л/мин

300

Расход воздуха непрерывный, л/мин

60

Размеры станка (Д*Ш*В), мм

1450*1050*2180

Шероховатость обрабатываемой поверхности, um

0,6 Ra

Размеры упаковки (Д*Ш*В), мм

1620*1040*2200

Вес нетто / вес брутто, кг

1000K/1200K

Сроки изготовления, раб.дней

30-60

Видео

Комплектация

КОМПЛЕКТАЦИЯ
Количество пилотов на выбор (D посадки 9,52мм)
10
Расточная головка NWN5100F
+
Набор мультиугловых резцов (10 шт)
+
Резцедержатели NWN2000/2001/2002
+
Индикатор
+
Вертикальный уровень для седла клапана
+
Устройство для настройки инструмента
+
Вакуумные заглушки
+
Уровень
Специальный уровень для седла клапана относительно шпинделя
Адаптор морзе
Пылесос
Отвертка TORX T8
+
Набор шестигранников
+
Микрометрический инструмент для настройки резца
Заточной станок для резцов
+
Портативный вакуум тестер
