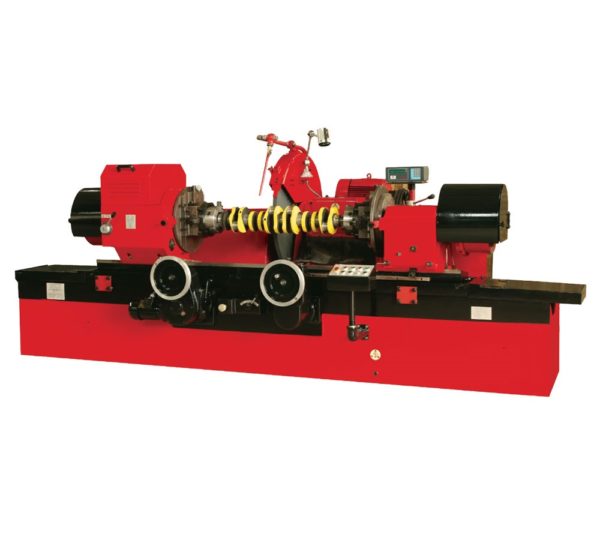

Станок для шлифовки шеек коленчатых валов

Артикул: MQ8260C
Категория:
Документация (PDF) Видео

Описание

Данный станок предназначен для шлифовки коленчатых валов в широком диапазоне размеров. Есть возможность шлифовки как в патронах так и с использованием заводских центров. Возможна шлифовка валов до 1600мм (в зависимости от модели станка) минимизируя прогибы и биение благодаря входящим в комплект вертикальной и горизонтальной поддержке, простая регулировка смещения патронов позволяет показать высокую производительность и качество обработки. Надежность и точность станка, а так же качество исполнения позволяют конкурировать с европейскими и американскими производителями аналогичного оборудования.

Характеристики

Вес 6000 kg
Габариты 158 × 203 × 416 cm
Производитель

SJMC

Модель

MQ8260C×1600 / MQ8260C×1800

Максимальный диаметр и длина вала, мм

600×1600 / 600×1800

Максимальный диаметр вала, мм

600

Диаметр обрабатываемой шейки с люнетом, мм

30*100

Центр смещения коленчатого вала, мм

110

Максимальная длина коленвала в патронах, мм

1400 / 1600

Максимальная длина коленвала в центрах, мм

1600 / 1800

Максимальный вес вала, кг

120

Высота центра, мм

300

Рабочая скорость вращения вала, об/мин

25,45,95

Поперечное перемещение, мм

185

Быстрое перемещение, мм

100

Быстря подача маховика, мм

1

Цена деления лимба подачи камня, мм

0.005

Скорость вращения шлифовального круга, об/мин

740, 890

Переферийная скорость вращения шлифовального круга, м/сек

25,6-35

Размер шлифовального круга, мм

900*32*305

Ход стола за поворот маховика грубая подача, мм

5.88

Ход стола за поворот маховика тонкая подача, мм

1.68

Общая мощность двигателя, кВт

9.82

Размеры станка (Д*Ш*В), мм

4166*2037*1584 /

Размеры упаковки (Д*Ш*В), мм

4300*2200*2000

Вес, кг

6000 / 6200

Точность станка (эллипс), мм

0,005

Точность станка (конус), мм

0.01

Шероховатость, um

0.32 Ra

Сроки изготовления, раб.дней

120

Комплектация



 КОМПЛЕКТАЦИЯ
Наличие
 Патроны для зажима вала
+
 Инструмент для правки круга
+
 Люнет
+
 Оправка для балансировки круга D80
+
 Выравнивающий клин
+
 Поводок
+
 Вертикальная стойка для выравнивания
+
 Горизонтальная стойка для выравнивания
+
 Шлифовальный круг
+
