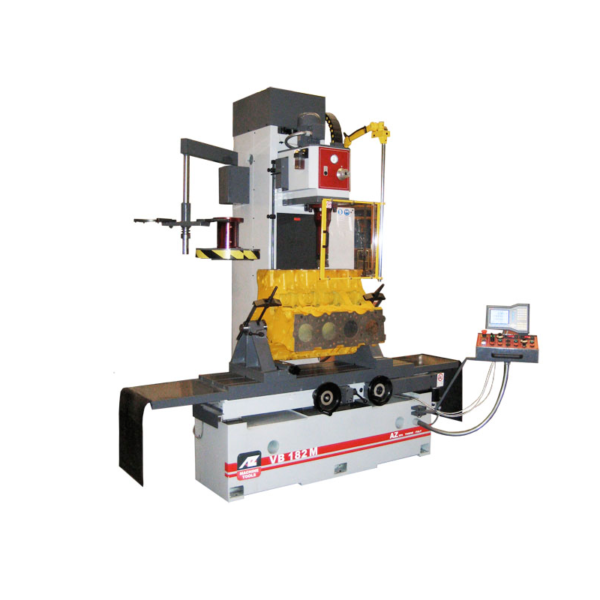

• Высокоточный быстропереналаживаемый расточный станок для ремонта блоков цилиндров двигателей AZ VB-182M

Высокоточный быстропереналаживаемый расточный станок для ремонта блоков цилиндров двигателей AZ VB-182M


Оставьте ваш Телефон и
и наш консультант свяжется с вами

Комплектация:

  • Шпиндель для фрезерования поверхности (только для версии «»М»»);
  • Панель управления (24В);
  • Две параллельные опоры для установки блоков цилиндров;
  • Комплект зажимных приспособлений (4 шт.);
  • Инструмент для настройки положения резца;
  • Сервисные ключи;
  • Инструкцию по эксплуатации.
Артикул: AZ VB-182M
Категория:
Документация (PDF) Видео

Описание

AZ Spa VB-182M — высокоточный быстропереналаживаемый расточный станок для ремонта блоков цилиндров двигателей грузового и специального транспорта.

Погрешность системы центрирования до 20 мкм;
Отклонение обработанной поверхности от цилин-дричности не более 0,01мм.

Эта модель имеет функцию фрезерования поверхностей.

Характеристики

Наименование модели

AZ VB-182M

Производитель

AZ Spa

Частота вращения шпинделя

100…750 об/мин

Ход шпинделя

600 мм

Подача шпинделя (изменяется плавно)

0…300 мм/мин

Диаметр растачиваемого отверстия

30 / 200

Макс. расстояние от оси шпинделя до колонны

400 мм

Макс. продольное перемещение стола

1400 мм

Макс. поперечное перемещение стола

120 мм

Вес

2480 кг

Габариты

2400х1400х2500 мм

Доп.опции

  • Шпиндель для расточки (30…52 мм) AZ 501;
  • Шпиндель для расточки (52…85 мм) AZ 502;
  • Шпиндель для расточки (80…200 мм) AZ 509;
  • Универсальный зажим для V-образных блоков AZ601;
  • Упор 30о для установки V-образных блоков AZ601.02;
  • Заточное устройство для заточки резцов. AZ 831;
  • Приспособление для измерения глубины резания (глубиномер) AZ 715;
  • Контроль перемещений по 3м осям XYZ AZ 781.
