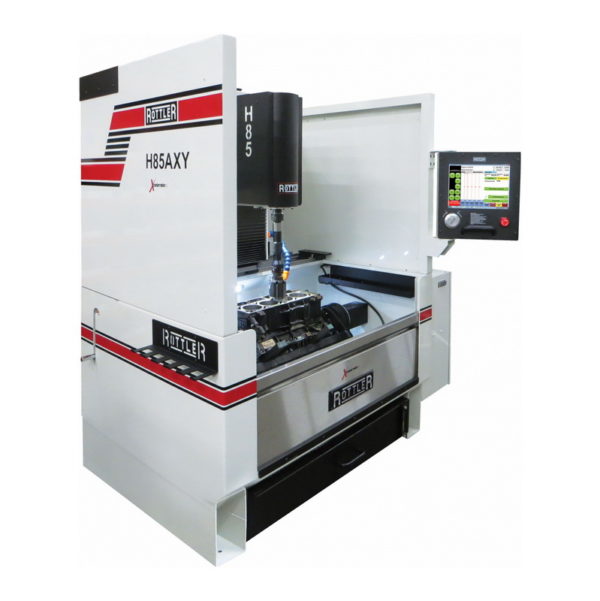

Автоматический вертикальный хонинговальный станок с ЧПУ ROTTLER H85AXY

Общие характеристики

H85AXY — это высокоточныйй станок с ЧПУ. Промышленный компьютер с операционной системой Windows. Система автоматической защиты хона в нижней части цилиндра. Система автоматического втягивания камней в конце цикла. Автоматизированная система установки углов перекрестной штриховки. Автоматическая система определения нагрузки при черновой и чистовой обработках. Система автоматической подачи хонинговальных камней. Диаметр хонингования 59.44 — 187.45 мм.

H85AXY — это высокоточный станок с ЧПУ. Оснащен современным промышленный компьютером с ОС Windows, системой авто защиты хона, системой быстрой смены инструмента, система авто втягивания камней в конце цикла, автоматизированной системой установки углов перекрестной штриховки, автоматической системой определения нагрузки при черновой и чистовой обработках, системой автоматической подачи хонинговальных камней и другими функциями.

Позволяет в автоматическом режиме проводить хонингование цилиндров и их частей, которые имеют смещенные оси. Станок имеет возможность применять специальное поворотное приспособление управляемое ЧПУ, которое дает возможность обрабатывать V-блоки без участия оператора в автоматическом режиме. Включает также устройство для слива охлаждающей жидкости из блока в конце цикла обработки.

Перед началом каждого цикла обработки станок Н85Х проверяет каждый цилиндр на наличие таких препятствий, чтобы избежать потенциальных повреждений инструмента. Для всех цилиндров эти отверстия находятся на одном уровне, поэтому система управления станка определяет их местоположения и производит хонинговку с полной нагрузкой по всей длине цилиндра без риска повредить камни и камнедержатели.

Модель

H85AXY

Производитель

Rottler

Максимальный диаметр хонингования с применением опционального оборудования, мм

59.44 — 187.45

Длинна рабочего хода, мм

483

Максимальня длинна цилиндра (с опциональной хонинговальной головкой), мм

432

Скорость хода, мм/мин

0-38

Скорость оборотов шпинделя, об/мин

1-400

Требования к электропитанию

208/240V; 30A; 50/60Hz; 3Ph

Объем СОЖ (стандартная емкость), л

265

Габаритные размеры, мм

1500 x 3800 x 2235

Габаритный вес, кг

1045

Код цвета краски

RAL9002 (бело-серая)

Функционал

Система автоматической защиты хона в нижней части цилиндра. Перед каждым стартом операции станок проверяет выход камней в нижней части цилиндра, что исключает возможность разрушения камней и камнедержателей.

Конус шпинделя оснащен системой быстрой смены инструмента, позволяющей в считанные секунды сменить хонинговальную головку без использования ключей.

Система автоматического втягивания камней в конце цикла — станок автоматически втягивает хонинговальные камни в конце каждоно цикла обработки так, что при выходе инструмента не остается ни царапин ни других следов на хонингованной поверхности.

Автоматизированная система установки углов перекрестной штриховки. Поддерживает нанесение штрихов под заданными в программе углами.

Автоматическая система определения нагрузки при черновой и чистовой обработках. Станок автоматически замедляет движение инструмента, или останавливает его, если чувствует зажатость инструмента.

Электронное ручное колесо управления перемещением хонинговальной головки вдоль цилиндра.

Система автоматической подачи хонинговальных камней. Как только головка позиционируется в цилиндре, станок автоматически начинает раздвигать камни при медленных оборотах, перед началом хонинговального цикла.

Программа финишной обработки Плато специальными щетками. Система автоматически выдвигает щетки Плато до уровня запрограммированной нагрузки и расчитывает количество проходов После чего втягивает щетки и отводит их в положение зазора.

Управление и программирование при помощи сенсорного экрана ЧПУ с диагональю 400 мм.

Высокоточный дисплей с разрешением 0,002 мм.

Промышленный компьютер с операционной системой Windows.

Порт USB для обмена данными.

Возможность удаленного управления, обслуживания и поддержки через сеть Интернет (требуется подключение станка к сети Интернет).

Работа как в дюймовой, так и в метрической системах измерения.

Горизонтальное перемещение (ось Х) влево и вправо — 965 мм — ручное перемещение по линейным направляющим.

Горизонтальное перемещение (ось Y) к оператору и от оператора — 75 мм — ручное перемещение по линейным направляющим.

Вертикальное перемещение (ось Z) вверх и вниз 483 мм.

Система вертикального перемещения инструмента — управляемый ЧПУ сервопривод с шарико-винтовой передачей.

Система управления скоростью вертикального перемещения инструмента плавно изменяет ее от 0 до 38 м/мин.

Система ускоренного вертикального хода инструмента — 6,35 м/с.

Система управления вращением шпинделя — ЧПУ и сервопривод с высоким крутящим моментом 60 Нм.

Плавно изменяемая скорость вращения шпинделя от 0 до 400 об/мин.

Лотки для камней (2) для наборов из шести камней каждый со встроенным держателем для нутромера.

Стеллаж для хранения до пяти хонинговальных головок.

Система охлаждения — бак большой вместимости (265 л) расположен под станком на колесиках и может выдвигаться для обслуживания в сторону задней стенки станка.

Магнитная система предварительной очистки охлаждающей жидкости встроены внутри емкости Магниты снимаются для удобства очистки емкости при ее перемещении из станка.

Сменные картриджи фильтров очистки — двойные градиентные от 50 до 5 мкм. Картриджи фильтров 514-2-42С.

Корпус станка имеет специальное покрытие из эмалевого порошка, обработанного термически. Это облегчает обслуживание и мойку станка.

Инструкция по управлению и программированию прилагается в цифровом формате.

Код цвета краски RAL9002 (бело-серая).

Требования к электросети 208/240В, 30А, 50/60Гц, 3 фазы.

Транспортный вес 1043 кг.

Транспортные размеры 1524х2210х2337 мм.

Комплектация

Управление

Программное обеспечение фирмы Роттлер разработано простым для понимания. Диалоговые программы позволяют оператору легко и быстро обучаться, создавать свои собственные программы. За несколько минут можно создать новую программу для хонинговки нового блока, записать ее в память и в последующем применять к подобным блокам.
