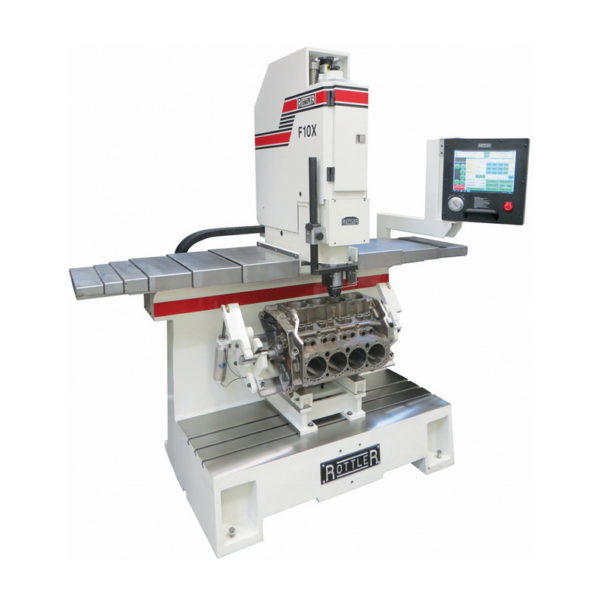

Станок для расточки цилиндров ROTTLER F10X


Оставьте ваш Телефон и
и наш консультант свяжется с вами

Станок с ЧПУ для последовательной расточки цилиндров.
Артикул: F10X
Категория:
Документация (PDF) Видео

Описание

Автоматический станок предназначен для последовательной обработки цилиндров в блоке. Диаметр отверстий от 38 до 228 мм.

Характеристики

Вес 510 kg
Габариты 165 × 96 × 144 cm
Модель

F10X

Производитель

Rottler

Производительность расточки с опциональными режущими головками, мм

38 – 228

Скорость вращения шпинделя, об/мин

100-1200

Подача вращения, мм

0.025-300

Ход шпинделя (по вертикали), мм

381

Ход головки (по горизонтали), мм/мин

1270

Стол с Т-образным пазом, мм

1370 x 530

Конус шпинделя станка, мм

670

Занимаемое пространство по полу (Д х Ш х В), мм

1625 x 1170

Привод шпинделя, НР/кВт

3.3/2.5

Требования к сжатому воздуху, бар

6

Требования к электропитанию

208-240Вт, 30A, 50-60Гц, 1Фаза

Размер машины(ДхШхВ), мм

1143 x 1549 x 2032

Габаритные размеры(ДхШхВ), мм

1702 x 1956 x 2311

Габаритный вес, кг

1591

Код цвета краски

RAL9002 (бело-серая)

Оснащение

  • Станок оснащен системой компьютерного контроля CNC под управлением операционной системы Windows и промышленным компьютером на базе процессора Intel.
  • Точное программирование и управление осуществляется при помощи 15 дюймового (400 мм) сенсорного экрана.
  • Программное обеспечение для автоматического проведения циклов операций расточки, гильзования, подрезки торца, обработки глухих отверстий.
  • Станок оснащен системой последовательной обработки цилиндров с возможностью безопасного выхода и перехода инструмента.
  • Коллектор для сбора стружки и пыли.
  • Возможность передачи данных с/на внешний компьютер через порт USB.
  • Для поддержки обслуживания станка и обучения оператора требуется подключение к сети Интернет.
  • При обслуживании станка может использоваться как метрическая, так и дюймовая системы.
  • Рабочая головка станка управляется пневмоприводом для точного центрирования со смещением влево/вправо 50 дюймов (1270 мм).
  • Используются сервоприводы с бесступенчатыми двигателями переменного тока.
  • Перемещение (по оси Z) в направлении вверх-вниз – 15 дюймов (30 мм).
  • Контроль подачи шпинделя с возможностью быстрого отключения двигателя при перегрузке.
  • Дисплей с точным отображением позиции инструмента с разрешением 0,0001 дюйма (0,02 мм).
  • Электронный маховик с возможностью ручного управления – одним нажатием кнопки: в режиме грубой обработки с шагом 0,01 дюйма (0,25 мм), в режиме средне-точной обработки с шагом 0,001дюйма (0,01мм) и в режиме точной обработки с шагом 0,0001 дюйма (0,002 мм).
  • Высокоэффективное вращение шпинделя с помощью бесколлекторного сервомотора и системы привода со скоростями вращения до 1200 оборотов в минуту.
  • Упроченный хромом прецизионный шпиндель диаметром 3,25 дюйма (82,5 мм) с высокоскоростными радиально-упорными подшипниками.
  • Шпиндель с системой быстрой замены рабочей головки.
  • Быстрые, средние и медленные скорости для уменьшения времени цикла обработки.
  • Автоматическая система наклона рабочей головки для обеспечения зазора при поверхностной обработке.
  • Пневматическая система быстрой замены резцов.
  • Цельная литая рама станка из чугуна марки Механит.
  • Пневматическая стойка для уменьшения трения и точного позиционирования.
  • Специальное покрытие направляющих турцитом для уменьшения трения и увеличения срока службы.
  • Автоматическая централизованная система подачи смазки.
  • Рабочая галогенная лампа (стационарно установленная).
  • Защитный щиток с регулируемым вращающимся держателем.
  • Руководство по эксплуатации, программированию и запасным частям – в электронном виде.

Возможности

  • Скорость – все модели FA оснащены высокопроизводительными сервомоторами переменного тока. Независимое устройство подачи позволяет установить желаемую скорость подачи с шагом от 0,001″ (0,25 мм) до 0,012″ (3 мм).
  • Точность – станки серии FA оснащены прецизионным шарико-винтовым приводом, позволяющим контролировать скорость подачи и положение режущего инструмента, благодаря чему оно может быть установлено с точностью до 0,0002″ (0,005 мм).
  • Прочность– надежная конструкция шпинделей и подшипников Rottler гарантирует достаточную устойчивость станка, что позволяет производить обработку гильз больших двигателей в течение всего срока эксплуатации. Модель F10A оснащена шпинделем большого размера, что позволяет обеспечить наилучшую геометрию расточки при высокой скорости вращения шпинделя.
  • Эксплуатационная гибкость – возможность выбора параметров подачи позволяет максимально увеличить производительность станка. Увеличьте скорость подачи при расточке простых отверстий большого диаметра. Снизьте скорость при обработке гильз или зенковании. Станок F10A позволяет растачивать отверстия от 1,5″ (38 мм) до 9″ (230 мм). В наличии имеются твердосплавные инструменты для зенкования, снятия фасок, сверления со смещением и кольцевой расточки.
  • Надежность – станки серии F оснащены скоростной системой привода с клиновидной ременной передачей. Которая в сочетании с двумя независимыми двигателями вращения шпинделя и подачи позволяет обойтись без коробки передач.
  • Экономичность – высокоскоростным станкам серии Rottler FA на расточку блока требуется половина того времени, которое необходимо другим станкам. Используются износостойкие и при этом недорогие резцы нового поколения, которые гарантируют надежную работу станка на высокой скорости. Резцы не нуждаются в заточке, благодаря невысокой стоимости они являются прекрасным выбором для расточки цилиндров.
