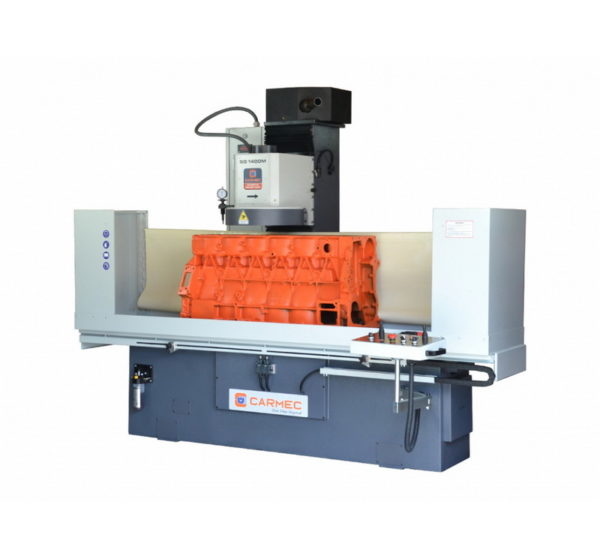

Станок для шлифования и фрезерования плоскости ГБЦ и БЦ Carmec SG-1400


Оставьте ваш Телефон и
и наш консультант свяжется с вами

Артикул: SG-1400M
Категория:
Методы доставки: Самовывоз, Наложенный платеж, Курьерская служба (согласно тарифа)
Документация (PDF) Видео

Описание

Полностью новая модель Carmec SG 1400M спроектирована для того, чтобы соответствовать сегодняшним стандартам эффективности и доступности для механических цехов. Станок позволяет обрабатывать плоскость всех современных чугунных, алюминиевых, предкамерных ГБЦ, а также блоков цилиндров на высоких скоростях (без СОЖ) для уменьшения временных затрат.

Шаровинтовая пара с ременным приводом обеспечивает плавную работу и более равномерное перемещение даже при малых величинах подачи. Чугунная станина коробчатого типа с направляющими современной конструкции и прецизионными шаровинтовыми парами обеспечивают станку SG 1400М высокую жесткость и точность. Для плавной регулировки скорости вращения двигатель шпинделя управляется частотным регулятором Siemens SINAMICS V20.

Характеристики

Вес 510 kg
Габариты 165 × 96 × 144 cm
Модель

SG 1400M
Производитель

Carmec
Электропитание, В/Гц

400
Макс. потребляемая мощность, кВт

5
Площадь стола, мм

1300×310
Диаметр шлифовального круга, мм

405
Частота вращения шлифовального круга, об/мин

500 – 1350
Мощность мотора привода шпинделя, кВт

4.2
Мин.- Макс. диаметр растачиваемого отверстия,

0
Макс. продольное перемещение стола, мм

1420
Габаритный вес, кг

1480
Габаритные размеры(ДхШхВ), мм

2750×1280×2300
Размер станка (ДхШхВ), мм

2600×1250×2050

Комплектация

  • Подвижная панель управления (24В)
  • Привод стола шаровинтовой парой с плавным изменением скорости подачи
  • Привод ветрикальной подачи фрезеровальной балерины шаровинтовой парой
  • Привод быстрой подачи подъема и опускания фрезеровальной балерины
  • Плавно изменяемая скорость вращения шпинделя с цифровой индикацией
  • Шлифовальная балерина диаметром 405 мм с 10 шлифовальными сегментами
  • Режимы Ручной/Автоматический возврат/Непрерывный рабочий цикл
  • Дресер для правки шлифовальных сегментов
  • Глубиномер в комплекте с индикаторной головкой
  • Система СОЖ с насосом и баком для СОЖ
  • Защитный кожух
  • Автоматическая централизованная система смазки
  • Пара параллельных опор
  • Большие и малые зажимы (2+2 шт.)
  • Съемник шлифовальной балерины
  • Приспособление для балансировки шлифовальной балерины
  • Масло для смазки направляющих (1 л)
  • СОЖ(1 л)
  • Набор сервисных ключей
  • Инструкция по эксплуатации на русском языке

Доп. Опции

  • Плита для фрезерования диам. 405мм в комплекте с резцедержателем(без резцов)
  • Приспособление для шлифования маховиков, с чашечным абразивным кругом
  • Резец CBN (по чугуну) 9,52 мм (3/8″) Россия
  • Резец PCD (по алюминию) 9,52 мм (3/8″) Россия
  • Резцедержатель CBN / PCD 9,52 мм (3/8″) (без резца)
  • Прижим для резцедержателя
  • Винт крепления резца

Рекомендуемые опции

  • Универсальный поворотный стол для ГБЦ (с параллелями)
  • Универсальный поворотный стол для ГБЦ (с плитой)
  • Универсальный поворотный стол V-образных блоков
