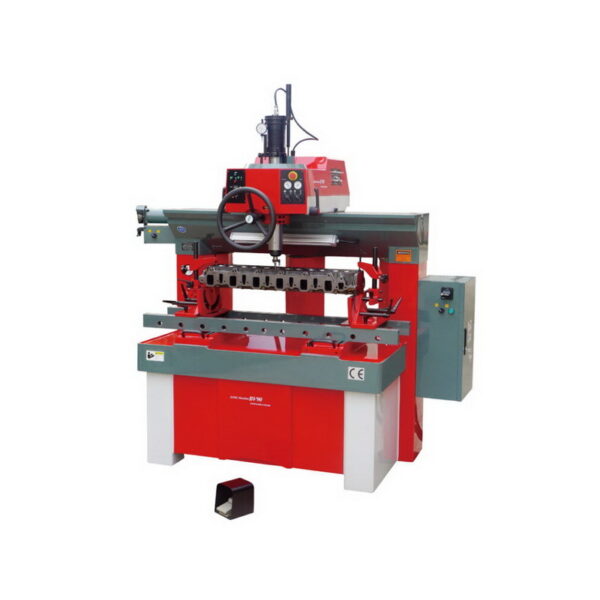

Станок для расточки седел клапанов SJMC BV90

1 501 048

Получить предложение

Общие характеристики

Диаметры обрабатываемых седел 18-90 мм

Станок предназначен для обработки рабочей фаски седла клапана на ГБЦ как с наклонной, так и с вертикальной осью стержня клапана, а именно подавляющее большинство ГБЦ наземного и водного транспорта. Подходит для обработки седел как в чугунной ГБЦ, так и в ГБЦ из цветных сплавов. Благодаря встроенному в станок вакуум тестеру есть возможность проверить качество прилегания клапана к седлу не демонтируя ГБЦ со станка и не прибегая к сборке клапанов с последующим проливанием их керосином, что значительно ускоряет процесс выполнения работ.

Данный тип станков проверен временем и зарекомендовал себя как надежный инструмент в крупном ремонтном цеху. Пропускная способность, при должном опыте, позволяет станку окупаться в короткие сроки.

Производитель

SJMC

Модель

BV90

Тип приводной системы

воздух / электрика

Максимальная длина обрабатываемой ГБЦ

неограничено

Максимальная ширина обрабатываемой ГБЦ, мм

500

Максимальная высота обрабатываемой ГБЦ, мм

450

Диаметры обрабатываемых седел, мм

18-90

Продольное перемещение расточной головки, мм

990

Продольное перемещение шпинделя , мм

40

Сферическое движение, мм

9

Наклон шпинделя, градус

5

Передвижение стола, мм

160

Вертикальное перемещение шпинделя, мм

200

Мощность мотора шпинделя, кВт

1.8

Крутящий момент мотора шпинделя. Nm

25

Скорость вращения шпинделя, об/мин

50-800

Мощность мотора заточного приспособления, кВт

0.18

Скорость вращения шлифовального круга , об/мин

2800

Угол поворота зажима, градус

42/-15

Давление воздуха, бар

6

Расход воздуха (max), л/мин

400

Расход воздуха непрерывный, л/мин

60

Размеры станка (Д*Ш*В), мм

1685*1050*2180

Шероховатость обрабатываемой поверхности, um

0.6 Ra

Размеры упаковки (Д*Ш*В), мм

1860*1150*2200

Вес нетто / вес брутто, кг

1500/2000

Сроки изготовления, раб.дней

30-60

Видео

Комплектация

КОМПЛЕКТАЦИЯ
Количество пилотов на выбор (D посадки 9,52мм)
15
Набор мультиугловых резцов (10 шт)
+
Расточная головка NWN5100F с резцедержателями NWN2000/2001/2002
+
Расточная головка NWN5300 с резцедержателями NWN2003/2004/2005
+
Индикатор
+
Вертикальный уровень для седла клапана
+
Устройство для настройки инструмента
+
Вакуумные заглушки
+
Уровень
Специальный уровень для седла клапана относительно шпинделя
Адаптор морзе
Пылесос
Отвертка TORX T8
+
Набор шестигранников
+
Микрометрический инструмент для настройки резца
Заточной станок для резцов
+
Портативный вакуум тестер
