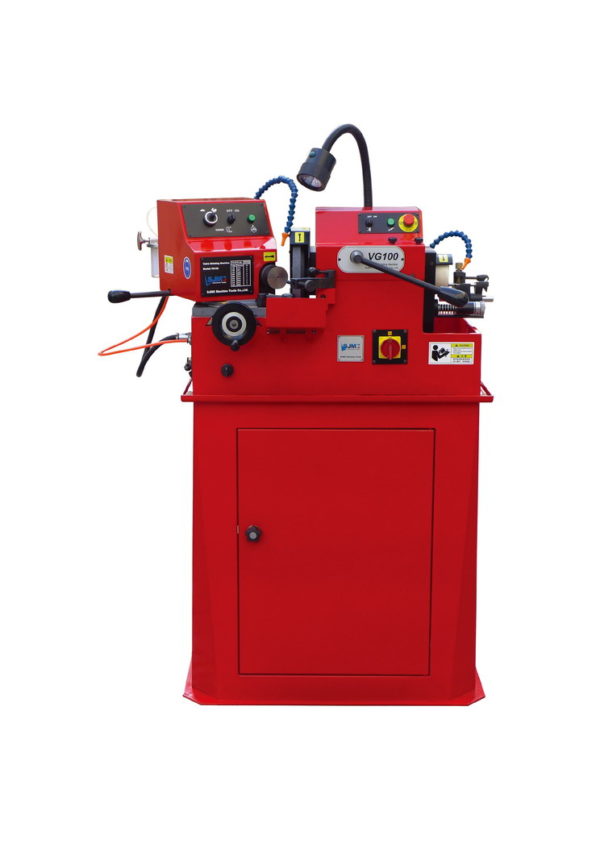

Станок для шлифовки клапанов SJMC VG100

387 640

Получить предложение

Общие характеристики

Станок для шлифовки фаски клапана

Данный станок предназначен для шлифовки рабочей фаски клапана и торца клапана с последующей заправкой фаски на торце клапана. Шлифовка рабочей фаски производится с охлаждением СОЖ, что повышает точность обработки и чистоту поверхности, а так же исключает прижоги. Также данный станок позволяет проверить изгиб тарелки клапана относительно стержня и, при не большом значении изгиба, восстановить соосность рабочей фаски к стержню.

Как показывает практика, шлифовка фаски клапана является не последней статьей дохода на ремонтном предприятии, к тому же, в большинстве случаев, выгодна не только исполнителю, но и заказчику.

Вес 100 kg
Габариты 80 × 52 × 65 cm
Производитель

SJMC

Модель

VG100

Тип приводной системы

воздушный/электрический

Диапазон диаметров в паре клапан-патрон, мм

4,5-14

Диапазон длины в паре клапан-патрон, мм

54-240

Диапазон диаметра тарелки клапана, мм

20-102

Диапазон длины клапана, мм

90-315

Диапазон углов шлифовки тарелки клапана, градус

15-55

Диапазон углов шлифовки торца клапана, градус

0-45

Диаметр шлифовального круга, для тарелок клапана, мм

178

Диаметр шлифовального круга, для торцов клапана, мм

76

Скорость вращения шлифовальных кругов (тарелка / торец), об/мин

3500; 50Hz / 4200; 60Hz

Скорость вращения патрона, об/мин

50-230

Точность работы, мм

< 0,015 (0,006")

Объем бака с СОЖ, л

3

Требуемое давление воздуха, бар

6

Мощность мотора для вращения шлифовальных камней, кВт

0.37

Мощность мотора для вращения патрона, кВт

0.09

Размеры станка (Д*Ш*В), мм

945*650*430

Размеры инструментальной тумбочки (Д*Ш*В), мм

700*380*810

Размеры упаковки станка (Д*Ш*В), мм

930*710*690

Размеры упаковки инструментальной тумбочки (Д*Ш*В), мм

850*550*1070

Вес нетто / вес брутто станка, кг

130/160

Вес нетто / вес брутто инструментальной тумбочки, кг

50/70

Сроки изготовления, раб.дней

60

Видео

Комплектация

 КОМПЛЕКТАЦИЯ
VG100
 СОЖ 4л
+
 Бак для СОЖ 20л
 Насос для СОЖ
+
 Алмазный стержень для правки круга
+
 Стенд для балансировки круга
 Фланец шлифовального круга
+
 Шлифовальный круг для торцов
+
 Шлифовальный круг для тарелок
+
