Стенд для проверки герметичности Carmec PTR 1600XHL предназначен для выявления микротрещин в изделиях. Максимальный размер детали — 1350x460x410 мм. Максимальный вес детали 300 кг.
Применяется для тестирования внутренних полостей ГБЦ на наличие и местоположение трещин. Для этого деталь герметизируется и помещается в ванну с горячей водой. Затем через одно из отверстий подается сжатый воздух. Если на поверхности воды появились пузырьки воздуха, исходящие от тестируемой детали, то это свидетельствует о наличии трещин.

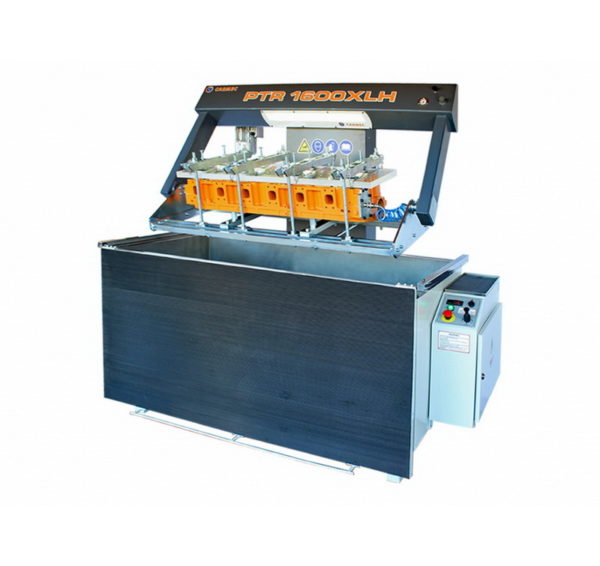

Стенд для проверки герметичности Carmec PTR-1600XLH
Модель | PTR-1600XLH |
---|---|
Производитель | Carmec |
Грузоподъемность, кг | 300 |
Емкость бака, л | 710 |
Электропитание, В | 380 |
Макс. потребляемая мощность, кВт | 9 |
Максимальный размер детали, мм | 1350x460x410 |
Давление нагнетаемое в деталь, бар | 4-6 |
Движение вверх-вниз, мм | 550 |
Продолжительность опускания, с | 10 |
Частота вращения, об/мин | 4 |
Вес, кг | 685 |
Габариты, мм | 1920x1200x1800 |
Комплектация
- Параллели фиксации головки цилиндров, (5 шт.);
- Параллели с регулируемым уклоном для «клинообразных» головок блока, ( 2 шт.);
- Зажимные блоки с шайбами ( 5 шт.);
- Шпильки L=400 мм с гайками, прижимы с шайбами (10шт.);
- Панель из оргстекла 600х250х30мм (1 шт.);
- Панель из оргстекла 800х250х30мм (1 шт.);
- Резиновый лист 500х500х3мм (1 шт.);
- Резиновый лист 500х500х8мм (1 шт.);
- Инструкция.
Доп. Опции
- Параллели с регулируемым уклоном для «клинообразных» головок блока;
- Параллели фиксации головки цилиндров;
- Зажимные блоки с шайбами;
- Шпильки L=400 мм с гайками, прижимы с шайбами;
- Резиновый лист 500х500х3мм;
- Резиновый лист 500х500х8мм;
Панель из оргстекла(мм):
- 500х200х30;
- 500х250х30;
- 600х200х30;
- 600х250х30;
- 800х200х30;
- 800х250х30;
- 800х300х30;
- 800х350х30;
- 1100х300х30;
- 1100х350х30;
- 1250х300х30;
- 1250х350х30;
- 1350х350х30.
