| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
Единицы |

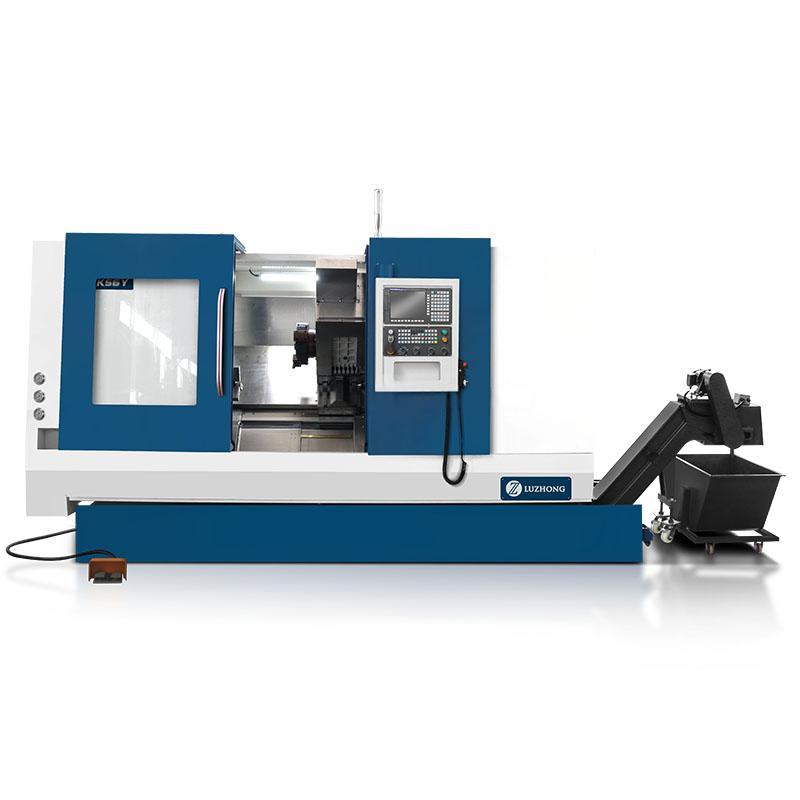

TCK56Y |
| Макс. диаметр обработки над станиной |
мм |
560 |
| Макс. длина заготовки |
мм |
500/1000 |
| Макс. диаметр резки |
мм |
310 |
| Отверстие шпинделя |
мм |
65 |
| Тип шпиндельного торца (конус шпинделя) |
- |
A2-6 (Опция A2-8) |
| Ступени скорости шпинделя |
- |
Бесступенчатая |
| Диапазон скоростей шпинделя (конус шпинделя) |
об/мин |
50-4500 |
| Патрон |
- |
8-дюймовый полый гидравлический патрон (опция 10-дюймовый) |
| Перемещение по оси X |
мм |
200 |
| Перемещение по оси Y |
мм |
±50 |
| Перемещение по оси Z |
мм |
450/900 |
| Ускоренный ход по оси X |
м/мин |
30 |
| Ускоренный ход по оси Y |
м/мин |
12 |
| Ускоренный ход по оси Z |
мм/мин |
30 |
| Мощность главного двигателя |
кВт |
11~15 |
| Тип револьверной головки |
|
12-позиционная револьверная головка |
| Модель револьверной головки |
|
БМТ45-ЭР25 |
| Конус пиноли задней бабки |
- |
MT4 (Опция MT5) |
| Базовый ход задней бабки |
мм |
400/900 |
| Тип направляющей |
- |
Линейный рельс с наклонной станиной |
| Вес машины |
кг |
4800/6500 |
