Описание
Вертикально-расточной станок для диаметров до 400мм с возможностью фрезеровки плоскости. Для автомобильной, железнодорожной, корабельной промышленности и других направлений металлообработки.

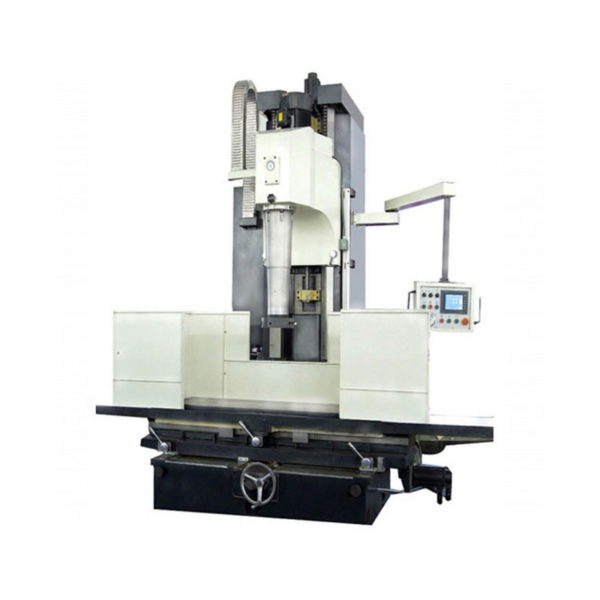

Вертикально-расточной станок с функцией фрезеровки плоскости T7240
Вертикально-расточной станок для диаметров до 400мм с возможностью фрезеровки плоскости. Для автомобильной, железнодорожной, корабельной промышленности и других направлений металлообработки.
Вес | 7500 kg |
---|---|
Габариты | 228 × 206 × 314 cm |
Производитель | SJMC |
Модель | T7240 |
Максимальный диаметр расточки, мм | 400 |
Максимальная глубина расточки, мм | 750 |
Перемещение каретки шпинделя, мм | 1000 |
Скорость вращения шпинделя (бесступенчатое изменение скорости преобразования частоты), об/мин | 50-1000 |
Скорость перемещения подачи шпинделя, мм/мин | 6-3000 |
Расстояние от оси шпинделя до несущей конструкции, мм | 500 |
Расстояние между торцом шпинделя и рабочим столом, мм | 25-840 |
Размеры стола, мм | 500х1600 |
Продольный ход рабочего стола, мм | 1600 |
Главный двигатель (двигатель с переменной частотой), кВт | 5.5 |
Точность расточки | IT7 |
Точность фрезеровки | IT8 |
Точность по эллипсу, мм | 0.008 |
Точность по конусу, мм | 0.02 |
Шероховатость поверхности при расточке | Ra 1.6 |
Шероховатость поверхности при фрезеровке | Ra 1.6 – Ra 3.2 |
Размеры станка, мм | 2281х2063х3140 |
Вес нетто/брутто, кг | 7500/8000 |
Стандартная комплектация:
1. Шпиндель O300(диаметр расточного отверстия O305-400мм)
2. Универсальная расточно-фрезерная головка
3. Фрезерная головка 250mm
4. Конус Морзе №4 (диаметр расточного отверстия O21-48)
Дополнительное оборудование:
1. Шпиндель O280(диаметр расточного отверстия O285-320мм)
2. Шпиндель O200 (диаметр расточного отверстия O205-285мм)
3. Шпиндель O150 (диаметр расточного отверстия O151-200мм)
4. Шпиндель O110 (диаметр расточного отверстия O111-165мм)
5. Шпиндель O75 (диаметр расточного отверстия O76-115мм)
6. Шпиндель O56 (диаметр расточного отверстия O57-78мм)
7. Шпиндель O45 (диаметр расточного отверстия O46-60мм)
8. Устройство для фиксации V-образного блока цилиндров
9. Быстрое зажимное устройство
