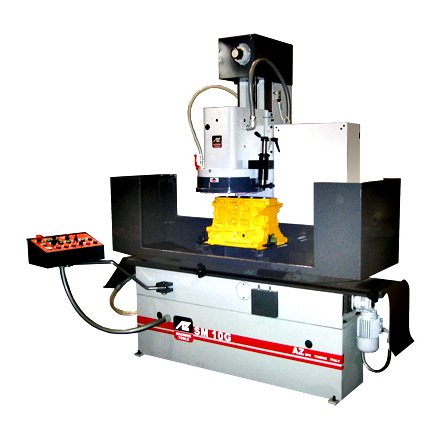

Высокоточный станок для обработки поверхностей головок и блоков цилиндров AZ SM-10 G/M
  • Высокоточный станок для обработки поверхностей головок и блоков цилиндров AZ SM-10 G/M

Высокоточный станок для обработки поверхностей головок и блоков цилиндров AZ SM-10 G/M

Общие характеристики

Размеры стола 900х300 мм

Высокоточный станок для обработки поверхностей головок и блоков цилиндров AZ SM-10 G/M

AZ Spa SM-10 G/M — высокоточный станок для обработки поверхностей головок и блоков цилиндров любых двигателей.

Станки модели SM10 выполнены в двух версиях – M и G. SM10M предназначен только для фрезерования поверхностей, а SM10G как для фрезерования, так и для шлифования поверхностей.

Наименование модели

AZ SM-10 G/M
Производитель

AZ Spa
Макс. потребляемая мощность

4,6 кВт
Размеры стола

900х300 мм
Диаметр шлифовального круга

350 мм
Частота вращения шпинделя

730-1460 об/мин
Ход стола

1030 мм
Мин. расстояние от стола до инструмента

100 мм
Макс. расстояние от стола до инструмента

600 мм
Расстояние от центра до колонны

250 мм
Автоматическая вертикальная подача инструмента (финишная обработка)

—
Вес

950 кг
Габариты

1900х1000х1550 мм

Комплектация

Станки SM10G в базовой комплектации включают:

  • Панель управления (24В);
  • Привод стола прецизионной шаровинтовой парой;
  • Микрометрический контроль вертикальной подачи инструментальной головки;
  • Правило для абразивных брусков;
  • Систему подачи СОЖ;
  • Зажимы – 8 шт.;
  • «Корона» (диаметр 350 мм) для крепления абразивных брусков;
  • Комплект абразивных сегментов(10шт.);
  • Резец с твердосплавной пластиной;
  • Параллельные опоры для крепления деталей(135х350мм);
  • Сервисные ключи к станку – 1 к-т;
  • Инструкция по эксплуатации станка (итальянский, английский и русский языки).

Станки SM10M в базовой комплектации включают:

  • Панель управления (24В);
  • Привод стола прецизионной шаровинтовой парой;
  • Микрометрический контроль вертикальной подачи инструментальной головки;
  • Инструментальная головка AZ 867 с двумя резцами (кубический нитрид бора);
  • Контроль съема металла с помощью микрометрической головки;
  • Зажимы – 8 шт.;
  • Параллельные опоры для крепления деталей(135х350мм);
  • Сервисные ключи к станку – 1 к-т;
  • Инструкция по эксплуатации станка (итальянский, английский и русский языки).

Видео

Доп.опции

  • AZ 698 Универсальный поворотный стол для крепления любых ГБЦ;
  • AZ 235 Система защитных кожухов соответствующие Европейским требованиям по безопасности;
  • AZ 700 Приспособление для крепления V-образных блоков;
  • AZ 867 Инструментальная головка с CBN резцами для обработки деталей из стали или чугуна (для серии G).
