Розсухарувачі

Застосування сучасних моделей розсухарувачів клапанів

Ремонт двигунів внутрішнього згоряння – трудомісткий та багатоступінчастий процес. Найважливішим етапом обслуговування ДВЗ є заміна та регулювання клапанів головки блоку циліндрів. Якісне розсухарювання клапанів ГБЦ залежить не тільки від досвіду механіка, але і від надійного спеціалізованого обладнання. На сьогоднішній день найбільш ефективно з цим справляються пневматичні розсмоктувачі клапанів. Зануримося глибше в цю тематику і розберемося, що являє собою сучасну техніку для розсухарювання.

Сухарі клапанів ГБЦ

Сухар (з технічної точки зору) – це деталь із легованої сталі, яка служить фіксатором клапанів у газорозподільному механізмі двигуна внутрішнього згоряння. Сухар з’єднує тарілку пружини та клапан, тим самим встановлює його у необхідному положенні під час роботи ДВЗ.

Залежно від типу двигуна сухарі бувають з клемним з’єднанням (коли необхідне силове замикання всіх трьох складових) та з неклемним (коли клапан вільно обертається).

Дані деталі на внутрішній поверхні мають спеціальні кріплення (на кшталт різьблення), які встановлюються на проточку стрижня клапана.

Розсухарювання – це процес зняття сухарів із клапана за допомогою спеціального інструменту чи механізму – розсухарувача. Відповідно, засухарювання – зворотна дія. Суть у наступному – розсухарювач повільно стискає пружину клапана і утримує її в такому положенні, тарілка кріплення пружини зміщується вниз і сухарі звільняються.

При ручному розсухарюванні після видалення сухарів необхідно також плавно відпустити (розтиснути) пружину, щоб не пошкодити клапан. При використанні спеціального великого механізму (пневматичного розсмоктувача) цей процес відбувається автоматично.

Типи розсухарувачів клапанів

На сьогоднішній день всі розсухарувачі (знімач клапанів) поділяються на дві великі групи – ручні інструменти та великі механізми (станції) для розсихання.

Ручні розсухарувачі (засухарувачі клапанів) – це спеціальні пристрої для розсухарювання клапанів, які, незалежно від виду, завжди мають такі основні елементи:

• Трубка з отворами на стінках (кільцевий упор) для натискання на тарілку клапана;
• Рама – з її допомогою пружина залишається в стислому стані;
• Ручка (гвинт) – створення зусилля при стисканні пружини.

Всі ручні розсухарувачі можна розділити на такі групи:

• • Струбційний розсухарювач – по суті є струбциною з двома гвинтами на кінцях. Один – упирається в клапан, інший (з кільцевим упором) тисне на тарілку клапана. Після встановлення необхідно обертати клапан з кільцевим упором до повного стиснення пружини та вийняти сухарі за допомогою магніта.
    * Великим недоліком такого методу є можливість вильоту сухарів із системи з подальшим їх ушкодженням або травмуванням механіку. Також струбційний розсухарувач можна встановити тільки на зняту ГБЦ, що значно пролонгує процес.
  • Важелевий розсухарювач– складається з металевої трубки (важеля) та пластини з вирізом. Пластину кріплять до ГБЦ за допомогою болтів. Кільцевий упор встановлюється на тарілку клапана. Однією рукою тиснуть на ручку, іншою витягають сухарі за допомогою магніту.
    * Недоліком є низька універсальність, такий розсухарувач підходить тільки для певних типів двигуна. Використовуючи його також зберігається небезпека пошкодити клапанну систему.

• Розсухарувач клапанів універсальний із зачепами за витки пружини – досить складний механічний інструмент. Основними елементами є: ручка, кільцевий упор та зачепи. Зачепи кріпляться за нижні витки пружини, гвинтом створюється натяг тарілки. Однією рукою потрібно натиснути на ручку, іншою акуратно вийняти сухарі. Цей сушар клапанів використовується без зняття ГБЦ з двигуна.

Існує ще достатня кількість ручного інструменту для розсихання клапанів. Найчастіше такі методи розсухарювання застосовують у нашій країні для автомобілів «ВАЗ» та «Ланос». Велику кількість слюсарів створюють навіть саморобні цукерки. Природно, що якість та ефективність виконання роботи такими інструментами є сумнівними.

Важливо розуміти, що ручне розсухарювання клапанів використовується переважно в «гаражних» умовах і не підходить для підприємств, що обслуговують легковий та вантажний транспорт, станцій технічного обслуговування та інших організацій. Навіть маючи глибокі знання в автомеханічній галузі та великий досвід, слюсар має досить високий ризик пошкодити клапанну систему або отримати травму.

Далі познайомимося зі спеціальними пневматичними розсухарувачами.

Універсальний розсухарувач клапанів і для вантажних, і для легкових автомобілів

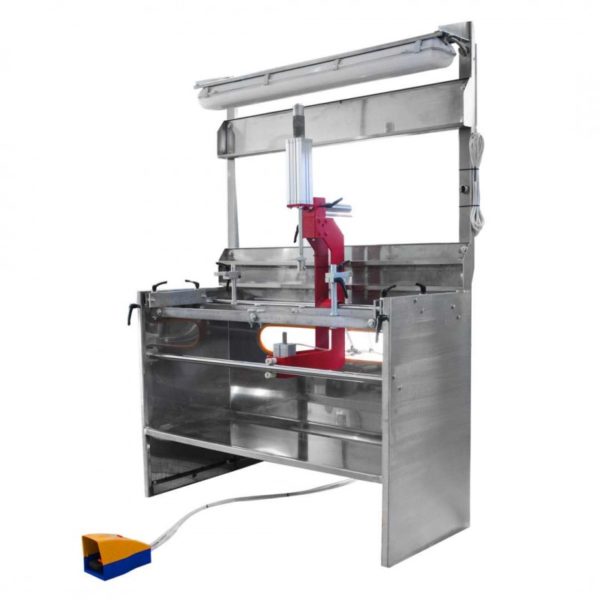

Пневматичний розсухарувач (засухариватель клапанів) – це великий складний механізм, який використовується для ремонту клапанів ГБЦ легкових та вантажних автомобілів.

Будова розсухарувача

Незалежно від конкретної моделі, все пневматичне обладнання для розсихання має наступні основні робочі елементи:

• Сталевий корпус;
• Рейковий стіл з притискними механізмами;
• Кронштейн із пневмоциліндрами;
• Робоча пневмопанель;
• Комплекс механізмів для випресування сухарів;
• Підсвічування робочої поверхні.

Розглянемо характеристики розсмоктувача на прикладі однієї з найпопулярніших моделей.

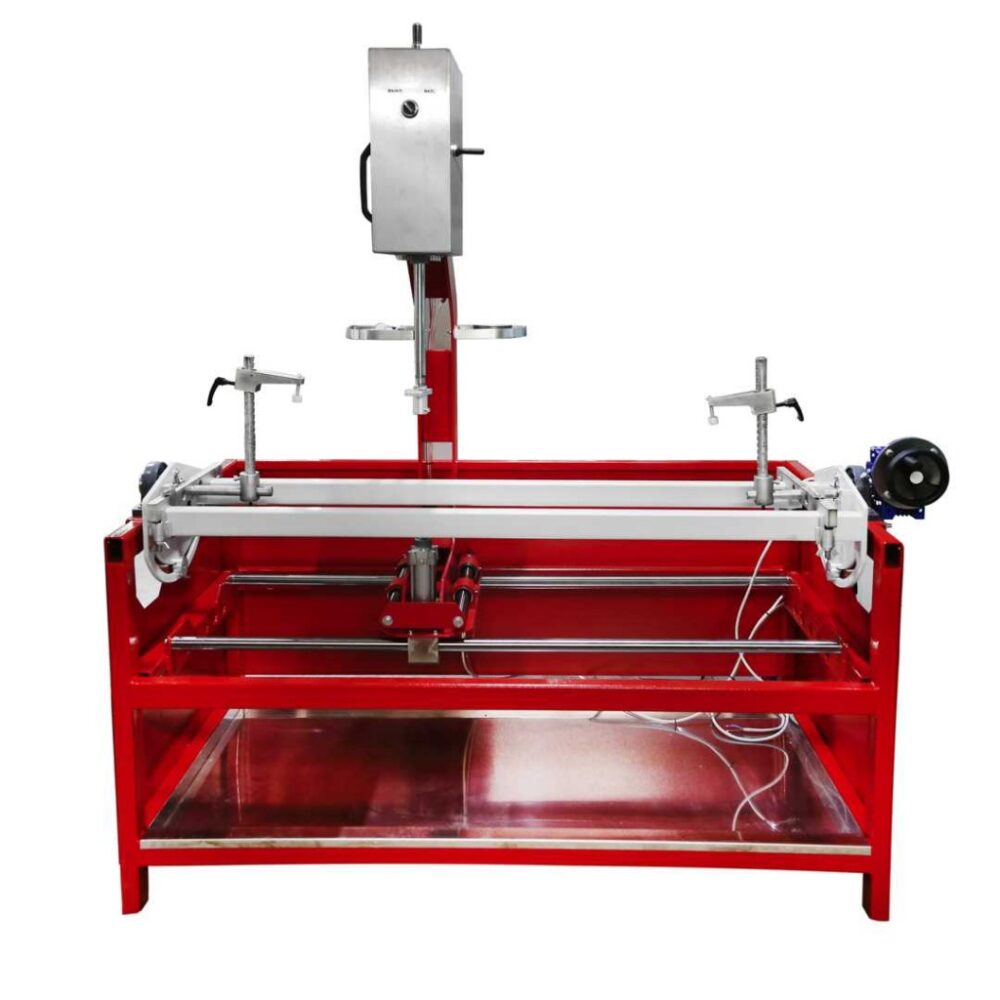

«Пневматичний розсмоктувач клапанної групи ПР 1500»

У стандартній комплектації має всі вищезазначені складові.

• Габаритні розміри (Д х Ш х В) – 1690 – 870 – 2000 (мм);
• Маса – 240 кг;
• Тип приводу – пневматичний;
• Затискачі – 2 шт.;
• Екстрактори пружин – 5 шт.;
• Корисна довжина столу – 1350 мм;
• Корисна ширина столу – 480 мм;
• Вантажопідйомність – 250 кг;
• Кут повороту столу – 180º.

Метод роботи з пневморозсухарувачем

Головка блоку циліндрів встановлюється на робочу поверхню (стіл) та закріплюється притискними механізмами. Потім, за допомогою пневматичної педалі або вручну (залежно від типу сушарки), необхідно направити пневмоциліндр пристрою по осі до сідла клапана. Пневмоциліндр тисне на тарілку клапана і повільно притискає пружину, а сухарі автоматично вилучаються телескопічним магнітом. Після цього пневматичний циліндр так само повільно відпускає пружину.

Переваги пневматичного розсмоктувача перед ручним

1. Дозволяє значно прискорити процес розсухарювання та заощадити час;
2. Кожен із етапів повністю контролюється механізмом, щоб не допустити вильоту сухарів, пошкодження клапанів та інших елементів ГБЦ;
3. Метод є повністю безпечним для механіка;
4. Пристрій має спеціальне підсвічування робочої поверхні, що дозволяє регулювати процес розсихання;
5. Стіл (робоча поверхня) обертається на 180 градусів, що дає можливість працівнику оцінювати процес під різними кутами;
6. Такі станції є універсальними сушарками клапанів.

Проведемо огляд технології та обладнання для розсухарювання автомобілів, що найчастіше зустрічаються в Україні.

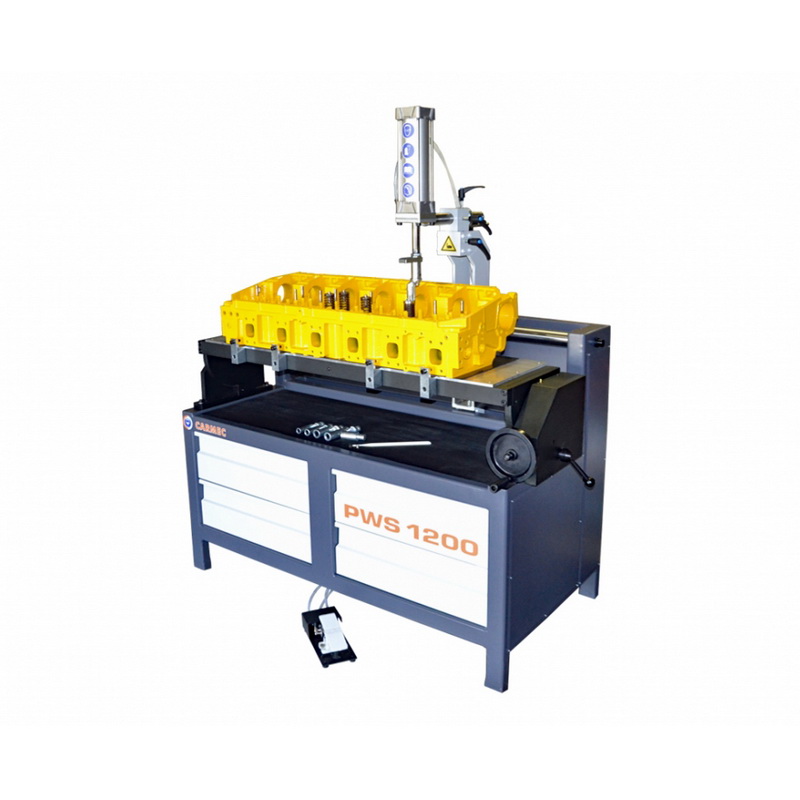

Розсухарувач клапанів на «ВАЗ»

“ВАЗ” – відносно бюджетний автомобіль. Більшість некомерційних власників цієї марки часто вдаються до ремонту двигуна в «гаражних» умовах, використовуючи саморобні прилади або ручні інструменти сумнівної якості. Тож не дивно, що така діяльність нерідко закінчується провалом. Ми рекомендуємо користуватися послугами СТО, які мають пневматичні розсухарувачі. Якщо Ви підприємець і володієте великою кількістю транспортних засобів, не ризикуйте втратити працездатність двигуна через неякісне обладнання, придбайте стаціонарний цукор.

Розсухарувач клапанів на «Ланос»

Автомобілі Daewoo Lanos, відверто кажучи, вибороли український автомобільний ринок і міцно утримують свої позиції. Це пов’язано не тільки з лояльною ціною автомобіля та цінами на його обслуговування, а й надійною роботою двигуна. Так чи інакше, будь-який автомобіль вимагає планового обслуговування і, найчастіше, екстреного ремонту, і «Ланос» не виняток. Сучасні пневматичні розсушувачі чудово підійдуть під усі наявні двигуни цієї моделі, тієї чи іншої модифікації та року випуску.

Висновок – на сьогоднішній день підприємства та бізнес, пов’язаний з автотранспортом, не можуть дозволити собі логістичні затримки, невиконання поставлених завдань, травматизацію персоналу, пов’язану з неякісним ремонтом двигунів внутрішнього згоряння. Швидке та довговічне усунення несправностей двигуна безпосередньо залежить від надійного обладнання. Регулювання клапанів ГБЦ – найважливіша складова поточного чи капітального ремонту двигуна. Маючи в арсеналі сучасні розсмоктувачі клапанів, ви не тільки забезпечите безпечний і ефективний ремонт своїх автомобілів, але й досягнете успіху в економічному плані, оскільки ціна такого обладнання нижча, ніж вартість багаторазового ремонту двигуна.
