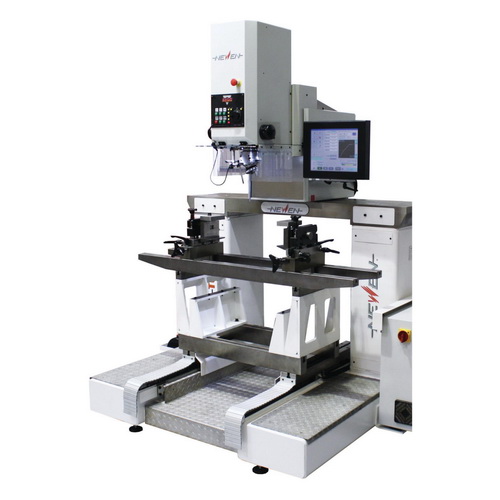

Верстат для ремонту сідел клапанів Newen Epoc-Vision

Загальні характеристики

NEWEN EPOC-VISION: 3 + 1 осей, станок для обработки седел клапанов и направляющих клапанов, цифровое управление, технология NEWEN FIXED-TURNING с резкой одной точкой (запатентовано)

Цифрове управління подачею різця по осях у технології FIXED-TURNING здійснюється за допомогою ролико-гвинтових з’єднань та сервоприводів сучасних розробок, що дозволяє говорити про точність подачі в мікронах.

У технології NEWEN FIXED-TURNING використовуються запатентовані технологічні рішення: відсутність тертя, відсутність рейкового з’єднання, кінематика, що не обслуговується – все це дозволяє проводити дуже точну обробку з року в рік. Спеціальне цангове кріплення для пілотів.

Головку верстата наповнює повітря постійно проходить через неї, що запобігає забрудненню точних компонентів металевим пилом.

Ось – Z (327 мм / 12,87″): запатентована система Pantograph™ дозволяє піднімати та опускати головку верстата та шпиндель до рівня оброблюваного сідла. Pantograph™ ідеально збалансований, а його рухи рівномірні та мають пневматичну підтримку, що допомагали забезпечити максимальну чутливість при вставці центруючого пілота в напрямну клапана Pantograph ™ забезпечує жорсткість механічної обробки, при повній свободі маневрування головкою Підвищена точність обробки Унікальність NEWEN.

Панель управління обладнана сенсорними кнопками і покрита наклейкою, що замінюється. Для лінійних переміщень є ручка з електронним керуванням. Точно та надійно.

Шпиндель ковзає через сферичну оболонку на подвійній повітряній, плоскій та сферичній подушці. Комбінація кругових рухів шпинделя та одночасне його переміщення по осях X і
Z дозволяє шару приймати кожне положення
10 у просторі без будь-якого опору та позиціонувати себе точно по осі напрямної
клапана. Автоматичне центрування з функцією часу, що програмується. Автоматичне позиціонування шпинделя за допомогою пневматичних приводів.

Модульний стіл – для підтримки, використовується при механічній обробці менших головок двигунів, оснащений комплектом кріплення SGC200M (360 градусів по двох осях) універсальний затискач для кріплення головки
блоки циліндрів. Забезпечує швидке та надійне кріплення практично будь-якої головки блоку циліндрів, незалежно від нахилу направляючих втулок клапанів.
Дозволяє легко піднімати головки двигуна до потрібної висоти та при необхідності повертати їх. Ця запатентована система є швидкою, універсальною, дуже жорсткою, зручною у використанні та завдяки своїм незалежним затискачам та сферичним Цанг, вона не передає жодних навантажень на головку двигуна.
У технології NEWEN FIXED-TURNING використовуються запатентовані технологічні рішення: відсутність тертя, відсутність рейкового з’єднання, кінематика, що не обслуговується – все це дозволяє проводити дуже точну обробку з року в рік. Спеціальне цангове кріплення для пілотів.

Вбудований багатоточковий низьковольтне освітлення (LED)
– холодне світло. Робоча область добре освітлена, освітлення зручне як для роботи, так і для контролю отриманого результату, що робить роботу оператора приємнішим.

15-дюймовий, сучасний промисловий комп’ютер IP65 із вбудованим плоским сенсорним екраном. Зручний, інтуїтивний діалог між верстатом та оператором. Необмежена пам’ять.

Цілісна база для переміщення робочої головки верстата зроблена міцною і гарантує довговічність та точність експлуатації.

Звільнена від внутрішньої напруги зварна станина покрита індустріальним захистом від будь-яких хімічних реагентів (високочастотна стабілізація при зварюванні).

EPOC-VISION – найуніверсальніший верстат, серед колишніх раніше побудованих. Обробляє сідла клапанів від діаметра.

13,5 мм (0,52 дюйми) до більш ніж 240 мм (9,45 дюйми), від найменших багатоклапанних головок мотоциклів до найбільших головок двигунів з вагою до 3 тонн і більше.

• обробка сідел клапанів, покритих Стелліт, на високих обертах твердосплавним різцем забезпечує високу точність геометричних форм, яку можуть забезпечити будь-які інші системи.
• дозволяє довільно встановлювати кути сідла клапана з точністю до 1/100 градусів.
• незрівнянна точність, універсальність та простота використання.
• ПРЕКРАСНА ГЕРМЕТИЧНІСТЬ між сідлом клапана та клапаном досягнута вперше БЕЗ виконання притирання.
• гарантована концентричність завдяки використанню патентної системи центрування NEWEN
• гарантована округлість з точністю до 3 мікрон на 100 мм, навіть для сідел клапанів діаметром понад 200 мм.
• неперевершена швидкість обробки 1-3 хвилин на обробку 170 мм сідла клапана.
• постійна швидкість гарантує точність при обробці кожного сідла, що особливо важливо для сідел клапанів великого діаметру, які можуть забезпечити будь-які інші системи.

Електричні та електронні компоненти з’єднані зручними роз’ємами. Електроніка повністю захищена ударостійким корпусом. Розробка та впровадження електроніки від NEWEN.
