| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ |
Одиниці |

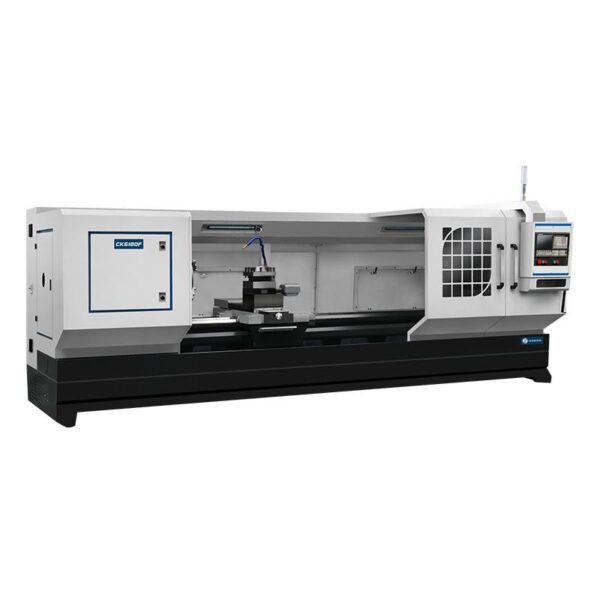

CK6180F |
|
|
Ручний |
HYD. |
| Виліт над станиною |
мм |
800 |
| Виліт над поперечним супортом |
мм |
480 |
| Відстань між центрами |
мм |
1000/1500/2000/3000/4000/5000/6000/7000/8000 |
| Ширина напрямної |
мм |
600 |
| Максимальна вантажопідйомність |
Т |
4 |
| Отвір шпинделя |
мм |
104 |
| Конус отвору шпинделя |
- |
Метричний φ120/MT5 |
| Тип шпиндельного торця |
- |
С11 |
| Ступені швидкості шпинделя |
- |
VF. 3 ступені |
HYD. 4 ступені |
| Діапазон швидкостей шпинделя |
об/хв |
20-800 |
17-800 |
| Патрон |
мм |
φ400 3-кулачковий ручний |
| Револьверна головка/різцетримач |
- |
Електричний 4-позиційний |
| Розмір хвостовика інструменту |
мм |
32*32 |
| Переміщення по осі X |
мм |
420 |
| Переміщення по осі Z |
мм |
850/1350/1850/2850/3850/4850/5850/6850/7850 |
| Прискорений хід по осі X |
мм/хв |
4000 |
| Прискорений хід осі Z |
мм/хв |
6000 |
| Діаметр пінолі задньої бабки |
мм |
φ120 |
| Конус пінолі задньої бабки |
- |
МТ6 |
| Хід пінолі задньої бабки |
мм |
250 |
| Двигун головного шпинделя |
кВт |
15 |
| Двигун насоса охолоджувальної рідини |
кВт |
0,25 |
| Ширина * Висота |
мм |
1950*1900 |
| Довжина |
мм |
3500/4000/4500/5500/6500/7500/8500 |
| Вага нетто |
Т |
4.8/5.2/5.6/6.4/7.2/8.0/8.8/9.6/10.2 |
