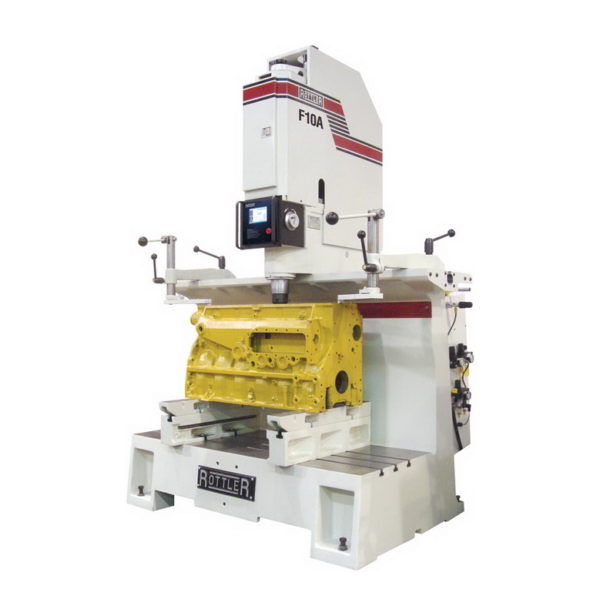

Верстат для розточування циліндрів ROTTLER F10A

Загальні характеристики

Програмований верстат для розточування циліндрів зі змінною швидкістю.

Додати в обране В обраном

Верстат F10A був створений спеціально для стандартного та важкого режимів машинної обробки. Діаметр шпинделя в даній моделі більший, ніж у F9A. Стандартний шпиндель дозволяє розточувати отвори до 3,25″ (8,2 мм), шпиндель для важких режимів експлуатації – до 9″ (230 мм). Верстат дозволяє проводити обробку великих гільз на високих оборотах, а також обробку гільз за один прохід, що підвищує продуктивність.

Масивна цільна лита станина з чавуну марки Механіт забезпечує високу міцність моделі F10A і дозволяє фіксувати та обробляти на верстаті блоки для дизельних двигунів великої потужності, таких як Cummins 855, Detroit 12V71, Mercedes 44V12, а також виконувати машинну обробку коробок передач та передач.

Верстат моделі F10A також може використовуватися для розточування отворів малого діаметра до 1,5″ (38 мм), потрібно лише замовити спеціальну ріжучу головку.

Повна розточка блоку на 8 циліндрів за 15 хвилин. Свердління отвору діаметром 6″ (152,4 мм) або 4″ (101, 6 мм) займе 35 секунд, обробка гільз 0,250 – не проблема. В наявності різальний інструмент діаметром від 1,5 до 9 дюймів, а також інструмент для свердління наскрізних і глухих отворів. Прецизійний шарико-гвинтовий привод подачі гарантує неперевершену точність.

Вага	510 kg
Розміри	165 × 96 × 144 cm
Модель	F10A
Виробник	Rottler
Продуктивність розточування з опціональними ріжучими головками, мм	38 – 228
Швидкість обертання шпинделя, об/хв	100-1200
Подача обертання, мм	0.025-300
Хід шпинделя (по вертикалі), мм	381
Хід головки (по горизонталі), мм/хв.	1270
Стіл з Т-подібним пазом, мм	1370 x 530
Конус шпинделя верстата, мм	670
Займаний простір підлогою (Д х Ш х В), мм	1625 x 1170
Привід шпинделя, НР/кВт	3.3/2.5
Вимоги до стисненого повітря, бар	6
Вимоги до електроживлення	208-240Вт, 30A, 50-60Гц, 1Фаза
Розмір машини(ДхШхВ), мм	1143 x 1549 x 2032
Габаритні розміри (ДхШхВ), мм	1702 x 1956 x 2311
Габаритна вага, кг	1591
Код кольору фарби	RAL9002 (біло-сіра)

Оснащення

Затискний пристрій для блоків циліндрів у зборі (деталь № 502-1-30)
ЧПУ, керування за допомогою сенсорного екрану, операційна система Windows, процесор Intel
Передбачено підключення верстата до Інтернету для обслуговування та навчання.
Програмування автоматичних циклів обробки, включаючи розточування циліндрів, відновлення гільз та зенкування.
Програмування та керування верстатом за допомогою сенсорного екрану.
Електронний маховик зі стопорним пристроєм та можливістю ручного керування забезпечує крок 0,001″ (0,01 мм) або 0,005″ (0,125 мм)
Прецизійна цифрова індикація з точністю 0,0001″ (0,002 мм)
Переміщення шпинделя з безступінчастим регулюванням здійснюється за
допомогою прецизійного кулько-гвинтового приводу та сервомотора.
Переміщення по вертикалі (по осі Z) у напрямку вгору-вниз – 15” (380 мм).
Обертання шпинделя забезпечує сервомотор – до 1200 об./хв.
Управління шпиндельною головкою з пневматичним приводом здійснюється за допомогою сенсорної панелі – прецизійне центрування та
переміщення вліво/вправо на 50″ (1270 мм)
Шпиндель для важких режимів експлуатації діаметром 3,25″ (82,5 мм) з внутрішніми прецизійними радіально-упорними підшипниками та регульованими зовнішніми підшипниками.
Система швидкої заміни різців.

Відео

Можливості

Швидкість – всі моделі FA оснащені високопродуктивними сервомоторами змінного струму. Незалежний пристрій подачі дозволяє встановити бажану швидкість подачі кроком від 0,001″ (0,25 мм) до 0,012″ (3 мм).
Точність – верстати серії FA оснащені прецизійним кулько-гвинтовим приводом, що дозволяє контролювати швидкість подачі та положення ріжучого інструменту, завдяки чому воно може бути встановлене з точністю до 0,0002″ (0,005 мм).
Міцність-надійна конструкція шпинделів та підшипників Rottler гарантує достатню стійкість верстата, що дозволяє проводити обробку гільз великих двигунів протягом усього терміну експлуатації. Модель F10A оснащена шпинделем великого розміру, що дозволяє забезпечити найкращу геометрію розточування за високої швидкості обертання шпинделя.
Експлуатаційна гнучкість – можливість вибору параметрів подачі дозволяє максимально збільшити продуктивність верстата. Збільште швидкість подачі під час розточування простих отворів великого діаметру. Зменште швидкість при обробці гільз або зенкування. Верстат F10A дозволяє розточувати отвори від 1,5″ (38 мм) до 9″ (230 мм). В наявності є твердосплавні інструменти для зінку, зняття фасок, свердління зі зміщенням і кільцевої розточування.
Надійність – верстати серії F оснащені швидкісною системою приводу з клиноподібною ремінною передачею. Яка у поєднанні з двома незалежними двигунами обертання шпинделя та подачі дозволяє обійтися без коробки передач.
Економічність – високошвидкісним верстатам серії Rottler FA на розточування блоку потрібна половина того часу, який необхідний іншим верстатам. Використовуються зносостійкі та при цьому недорогі різці нового покоління, які гарантують надійну роботу верстата на високій швидкості. Різці не потребують заточування, завдяки невисокій вартості вони є чудовим вибором для розточування циліндрів.

Керування

F10A – програмований верстат з керуванням за допомогою сенсорного дисплея та ЧПУ на базі операційної системи Windows із процесором Intel. Передбачено підключення до Інтернету безпосередньо зі верстата та постійна підтримка.

Електронний маховик дозволяє здійснювати керування вручну у двох режимах. У режимі грубої обробки кожному куту повороту маховика відповідає рух інструменту на 0,001″ (0,01 мм) і в режимі точної обробки – на 0,0001″ (0,002 мм). Імпульсний маховик дозволяє подавати з кроком 0,0001 або 0,001. Світлодіодний індикатор визначає положення вертикалі з точністю до 0,0001.
