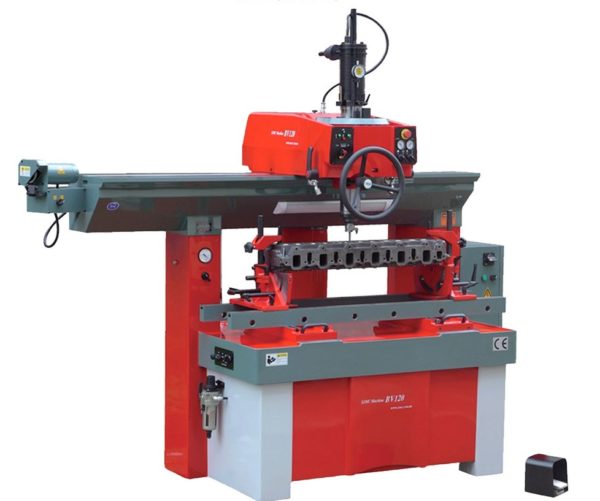

Верстат для розточування сідел клапанів SJMC BV120

1 909 215

Отримати пропозицію

Загальні характеристики

Верстат для обробки фаски сідла клапана

Верстат призначений для обробки робочої фаски сідла клапана на ГБЦ як з похилою, так і з вертикальною віссю стрижня клапана, а переважна більшість ГБЦ наземного і водного транспорту. Підходить для обробки сідел як у чавунній ГБЦ, так і в ГБЦ із кольорових сплавів. Завдяки вбудованому в верстат вакуум тестеру є можливість перевірити якість прилягання клапана до сідла не демонтуючи ГБЦ зі верстата і не вдаючись до складання клапанів з подальшим проливанням гасом, що значно прискорює процес виконання робіт. Цей тип верстатів перевірено часом і зарекомендував себе як надійний інструмент у великому ремонтному цеху.

Пропускна здатність, за належного досвіду, дозволяє верстату окупатися в короткі терміни. На даному верстаті є паркувальний простір для зміщення робочого вузла, для подальшої зручності навантаження і кріплення великогабаритних ГБЦ на верстат.

Виробник

SJMC

Модель

BV120

Тип приводної системи

повітря / електрика

Максимальна довжина оброблюваної ГБЦ

необмежено

Максимальна ширина оброблюваної ГБЦ, мм

500

Максимальна висота оброблюваної ГБЦ, мм

450

Діаметри оброблених сідел, мм

18-200

Поздовжнє переміщення розточувальної головки, мм

990

(З додатковою зупинкою 450мм), мм

1440

Поздовжнє переміщення шпинделя, мм

40

Сферичний рух, мм

9

Нахил шпинделя, градус

5

Пересування столу, мм

160

Вертикальне переміщення шпинделя, мм

200

Потужність двигуна шпинделя, кВт

2.5

Крутний момент двигуна шпинделя, Nm

42

Швидкість обертання шпинделя, об/хв

50-800

Потужність мотора заточувального пристрою, кВт

0.27

Швидкість обертання шліфувального кола, об/хв

2800

Кут повороту затискача, градус

42/-15

Тиск повітря, бар

6

Витрата повітря (max), л/хв

400

Витрата повітря безперервний, л/хв

60

Розміри верстата (Д*Ш*В), мм

1685*1050*2180

Шорсткість оброблюваної поверхні, um

0.6 Ra

Розміри упаковки (Д*Ш*В), мм

1860*1150*2200

Вага нетто / вага брутто, кг

1700/2000

Терміни виготовлення, раб.

30-60

Відео

Комплектація

КОМПЛЕКТАЦІЯ
Кількість пілотів на вибір (D посадки 9,52 мм)
20шт
Розточувальна головка NWN5100F з різцетримачами NWN2000/2001/2002
+
Розточувальна головка NWN5300 з різцетримачами NWN2003/2004/2005
+
Розточувальна головка NWN5400 з різцетримачами NWN2005
Набір мультикутових різців (10 шт)
+
Індикатор
+
Вертикальний рівень для сідла клапана
+
Пристрій для налаштування інструменту
+
Вакуумні заглушки
+
Рівень
Спеціальний рівень для сідла клапана щодо шпинделя
Адаптор морзе
Порохотяг
Викрутка TORX T8
+
Набір шестигранників
+
Мікрометричний інструмент для налаштування різця
Заточувальний верстат для різців
+
Портативний вакуум тестер
