Чудова точність цього верстата дозволяє виконувати подвійне врізне шліфування точно до однакового розміру, не залишаючи лінії напуску. CG260 має більш тривалий термін служби, більш тривалий термін служби шліфувального кола та більшу безпеку для оператора та машини.

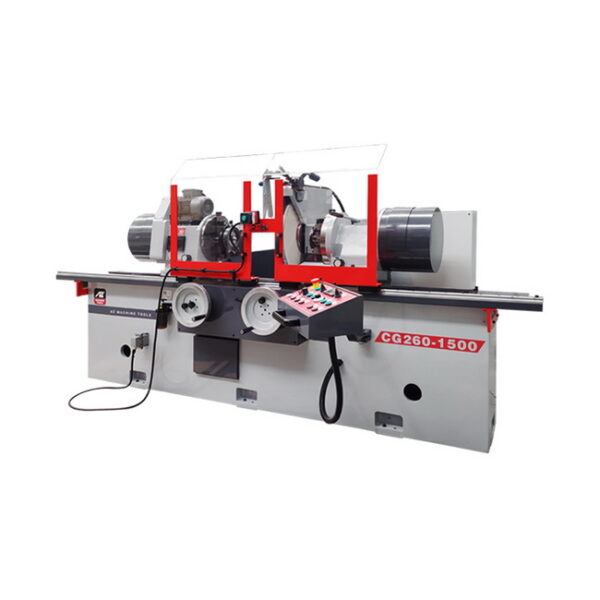

CG260-1500 має чотири точки індексації на передній бабці з пневматичними стопорними штифтами, які прискорюють правильне налаштування колінчастого валу. Зовнішні противаги, що легко регулюються, ніколи не потрібно доповнювати внутрішніми противагами. CG260 має дуже надійну конструкцію з широко рознесеними напрямними для забезпечення точного вирівнювання шліфувальної головки по відношенню до столу. Крім того, елементи керування простіше у використанні. Важіль прецизійної покрокової подачі набагато простіше використання, ніж маховик, для досягнення точного бажаного розміру шийки.
Чудова точність цього верстата дозволяє виконувати подвійне врізне шліфування точно до однакового розміру, не залишаючи лінії напуску. CG260 має більш тривалий термін служби, більш тривалий термін служби шліфувального кола та більшу безпеку для оператора та машини.
Чудова точність цього верстата дозволяє виконувати подвійне врізне шліфування точно до однакового розміру, не залишаючи лінії напуску. CG260 має більш тривалий термін служби, більш тривалий термін служби шліфувального кола та більшу безпеку для оператора та машини.
| Найменування моделі | AZ CG 260-1500 |
|---|---|
| Виробник | AZ Spa |
| Висота центрів над столом, мм | 260 |
| Макс. відстань між центрами, мм | 1500 |
| Хід над столом, мм | 520 |
| Макс. ексцентриситет патронів, мм | 80 |
| Макс. діаметр заготовки з новим колом, мм | 160 |
| Макс. вага, допустима між центрами, кг | 80 |
| Макс. допустима вага з люнетами, кг | 200 |
| Макс. швидкість столу (Z AXIS), мм/хв | 5000 |
| Потужність двигуна столу (Z AXIS), кВт | 0.33 |
| Швидка подача шліфувальної головки (Х AXIS), мм | 120 |
| Мікрометрична подача шліфувальної головки, мм | 160 |
| Ø шліфувального кола, мм | 660 |
| Товщина шліфувального круга, мм | 20-50 |
| Стандартна товщина шліфувального круга, мм | 25 |
| Швидкість шліфувального кола, м/с | 33 |
| Потужність двигуна обертання кола, кВт | 4 |
| Безступінчаста швидкість обертання, об/хв | 0-90 |
| Діаметр патронів, мм | 160 |
| Потужність двигуна обертання передньої бабки, кВт | 0.75 |
| Габарити, мм | 3100x1692x1450 |
| Маса, кг | 2492 |
Відео
Комплектація
СТАНДАРТНА КОМПЛЕКТАЦІЯ
- Гідравлічна система
- Пневматична система
- Електрична система
- Система безпеки
- Панель управління
- Ручна система мастила
- Пристосування для центрування колінчастого валу
- Квадрат для перевірки шийки колінчастого валу
- Пристрій вимірювання усунення голови
- Фронтальне, бокове та радіусне виправлення кола (крім алмазу)
- 2 прецизійні самоцентруючі патрони Ø160 мм
- 1 люнет
- 1 повідковий гребінець шириною від 70 до 140 мм
- 2 повідкові гребінки шириною від 20 до 75 мм
- 2 провідні диски
- 2 конічні центри
- 1 прямий центр
- Шліфувальне коло Ø660-203 мм, товщина 25 мм
- Оправлення для балансування кола
- Знімач маточини шліфувального кола
- Подушка для вирівнювання машини
- Шків для зменшених діаметрів шліфувального круга
- Сервісні інструменти
- Інструкція з експлуатації
РЕКОМЕНДУВАНЕ ОБЛАДНАННЯ
- AZ410 Алмазний та конусний упор
- AZ421 Пара фланців з отвором 203 мм
- AZ770 Вимірник розміру шийок 25-110 мм (без циферблатного індикатора)
- AZ707P Дюймовий циферблат Ø2,36 з роздільною здатністю 0,0005 дюйма
- AZ707 Індикатор годинникового типу Ø60 мм, роздільна здатність 0,01 мм
- AZ771 Вимірювач діапазон 100-200 мм для AZ770-AZ776
- AZ491 Система паперової фільтрації 50 л/хв
- AZ413 Балансувальний стенд для статичного балансування В=750мм
ДОДАТКОВІ ОПЦІЇ
- AZ780 Електронний вимірник для AZ770
- AZ500 Комплект допоміжних противаг
- AZ490 Магнітний очищувач рідини для охолодження 50 л (для AZ491)
- AZ385 Комбінований очисник (паперовий та магнітний) 50л
- AZ416 Суперфінішний пристрій, шліфувальна стрічка товщиною 30 мм,
- Довжина 1390 мм, 400 гран.
- AZ423 Виправлення на конус з боку кола
- AZ425 Гідравлічний інструмент для редагування кола (без алмазу)
- AZ480 Вузький люнет Ø15-105 мм
- CG2119 Стандартний люнет Ø15-105 мм
- AZ460 Шліфувальне коло Ø660x203x20 мм
- AZ461 Шліфувальне коло Ø660x203x25 мм
- AZ462 Шліфувальне коло Ø660x203x32 мм
- AZ463 Шліфувальне коло Ø660X203x40 мм
- AZ464 Шліфувальне коло Ø660x203x50 мм
- AZ708 Індикатор годинникового типу Ø40 мм
- AZ708P Дюймовий циферблат Ø1,57 дюйми з кроком 0,001 дюйми
