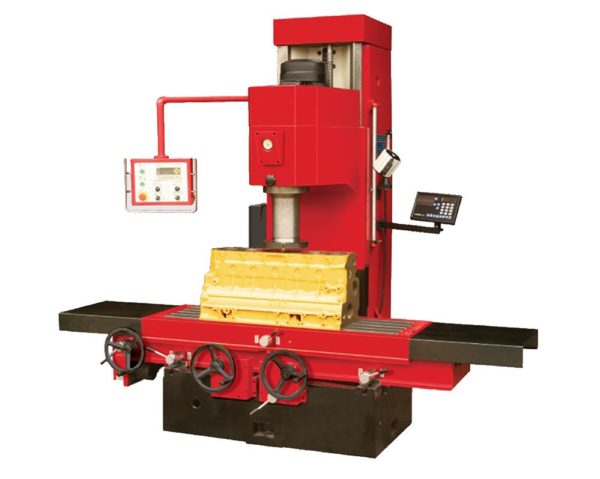

Верстат шліфувально-фрезерно-розточувальний вертикальний SJMC TXM170A/TXM200A/TXM250A

1 343 085

Отримати пропозицію

Загальні характеристики

Вертикально-розточувальний верстат з функцією шліфування площини

Вертикально-розточувальний верстат з можливістю фрезерування площини – відмінна пропозиція для будь-якого авто ремонтного підприємства. Універсальність у сукупності з точністю, простотою та надійністю підвищать продуктивність ділянки ремонту блоків циліндрів. Цей верстат перевершує за всіма показниками аналогічні вітчизняні верстати і становитиме гідну конкуренцію європейським аналогам. Електронна панель управління швидкістю обертання шпинделя та відношення вертикального переміщення до оборотів дозволять легко переналаштовувати процес розточування до кожного отвору керуючись його параметрами та матеріалом деталі, що дозволить легко підвищити якість поверхні після розточування.

Моделі TXM170A, TXM200A, TXM250A – це різні види вертикально розточувального верстата. Вони мають як загальні показники, і відмінності. Загальні для всіх різновидів цих верстатів функції полягають у розточуванні циліндрів двигунів, фрезеруванні та шліфуванні поверхонь. Їхня популярність свідчить про те, що зі своїми функціями вони справляються на належному рівні.

Відмінності в числовій частині назви вказують на діаметр робочої поверхні, що охоплюється моделлю верстата при розточуванні блоку циліндрів.

Ці верстати оснащені електронною панеллю, що дозволяє дуже точно налаштовувати параметри обробки та отримувати чіткий, очікуваний результат. Мають широку сферу застосування.
TXM170A, TXM200A та TX250A можуть бути виконані у різних видах. Завжди укомплектовані стандартним та додатковим набором аксесуарів.

Модель

TXM170A / TXM200A / TXM250A

Виробник

SJMC

Максимальний діаметр розточування, мм

170 / 200 / 250

Максимальна глибина розточування, мм

400 / 500 / 500

Максимальна площа шліфування, мм

400×1000

Максимальна площа фрезерування, мм

400×1000

Максимальний діаметр свердління, мм

30

Швидкість обертання шпинделя, об/хв

120-1200

Швидкість подачі шпинделя, мм/хв.

14-900

Швидкість швидкого переміщення шпинделя, мм/хв.

1000

Вертикальне переміщення шпинделя, мм

700

Відстань між торцем шпинделя та робочим столом, мм

0-700

Відстань від осі шпинделя до несучої конструкції, мм

375

Поздовжня подача робочого столу, мм/хв.

32-1350

Швидкість швидкого переміщення поздовжнього ходу столу, мм/хв.

32-1350

Максимальний поздовжній хід робочого столу, мм

1500

Максимальний поперечний хід робочого столу, мм

200

Розмір робочого столу (Ш * Д), мм

500*1250 / 500*1500 / 500*1500

Потужність головного двигуна, кВт

5.5

Шорсткість поверхні при розточуванні, um

2,5 Ra

Шорсткість поверхні при фрезеруванні, um

3,2 Ra

Шорсткість поверхні при шліфуванні, um

0,8 Ra

Розміри верстата (Д*Ш*В), мм

2600×1630×2300

Розміри упаковки (Д*Ш*В), мм

2250×1900×2280

Вага нетто, кг

3300 / 3500 / 3500

Вага брутто, кг

3600 / 3800 / 3800

Комплектація

 КОМПЛЕКТАЦІЯ
TXM170A
TXM200A
TXM250B
 Універсальний шпиндель
+
+
+
 Шпиндель D75 (D 76-170мм)
+
 Шпиндель D110 (D 111-200мм)
+
 Шпиндель D150 (D 151-250мм)
+
 Насадка на шпиндель D20 (D21-D42мм) boring bar
 Насадка на шпиндель D40 (D41-D60мм) boring bar
 Насадка на шпиндель D55 (D56-D80мм) boring bar
+
+
+
 Свердлильний патрон
 Вимірювальний пристрій для інструментів
+
+
+
 Нутромір
 Пристрій для фіксації циліндра
 Пристрій для розточування V-подібного блоку
 Пристрій для фіксації ГБЦ та блоку
 Фрезерна головка D250
+
+
+
 Шліфувальна головка D320
+
+
+
 Цифровий зчитувач
 Ємність для СОЖ
+
+
+
 Захист від бризків
+
+
+
