| Специфікація |
Одиниці |

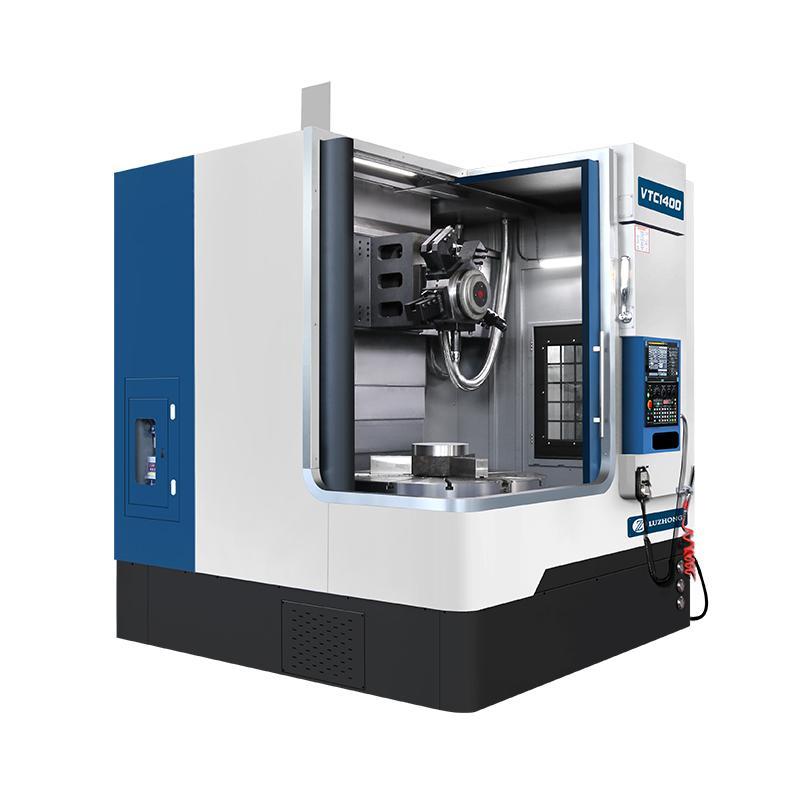

VTC1400 |
| Макс. діаметр повороту |
мм |
1400 |
| Макс. діаметр обробки |
мм |
1250 |
| Модель шпинделя |
|
А2-11 |
| Діаметр шпиндельного підшипника |
мм |
180 |
| Діапазон швидкостей шпинделя |
об/хв |
20-400 Двошвидкісна коробка передач |
| Крутний момент на виході шпинделя |
нм |
2100 |
| Діаметр патрона |
〞 |
1250 мм ручний 4-х кулачковий |
| Револьверна головка |
|
4 положення щодо вертикалі |
| Характеристики револьверної головки |
|
125 |
| Розмір інструменту |
мм |
□32/φ50 |
| Хід револьверної головки по осі X |
мм |
-800 |
| Переміщення револьверної головки по осі Z |
мм |
800 |
| Відстань від низу револьверної головки до верху патрона |
мм |
150-950 |
| Лінійні напрямні X/Z |
|
ролик 65/55 |
| Діаметр гвинта X/Z |
мм |
φ50 |
| Прискорений хід по осі X |
м/хв |
15 |
| Прискорений хід осі Z |
м/хв |
12 |
| Швидкість подачі |
м/хв |
0,1-5000 |
| Потужність/крутний момент двигуна осі X |
кВт/нм |
3.5/22 |
| Потужність/крутний момент двигуна осі Z |
кВт/нм |
4.7/30 |
| Потужність/крутний момент головного двигуна |
кВт/нм |
22/30-210 |
| Загальні розміри (Д*Ш*В) |
м |
2,8×2,95×3,25 |
| Вага машини |
кг |
13800 |
