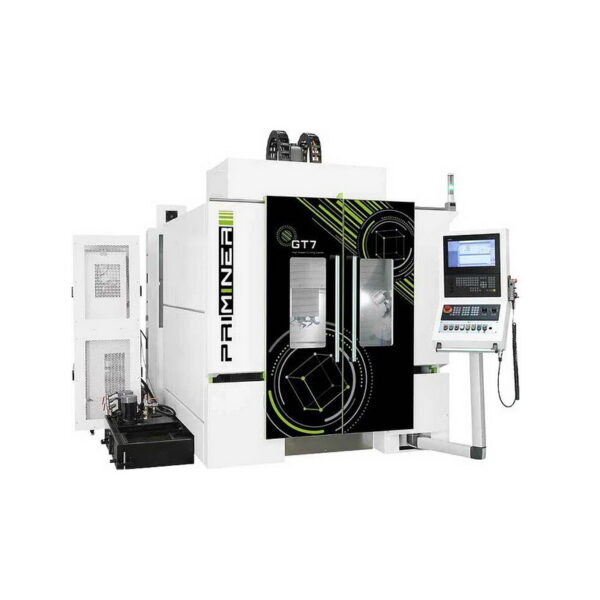

Високошвидкісний фрезерний обробний центр портального типу GT7

Загальні характеристики

Додати в обране В обраном

Особливості

• Вбудований шпиндель HSK A63 24000 об/хв
• 60 позиційний магазин ланцюгового типу з серво
приводом
• Напрямні Heidenhain на всіх трьох осях
• Охолодження напрямних олією
• Прямий сервопривід для А/С осей
• Система подвійного приводу з двома ШВП

Стандартна конфігурація:

✔ Повністю закрита система
від бризок
✔ Мотор шпинделя HSK Е50
36000 об/хв
✔ Пристрій зміни інструменту
типу парасолька на 40 осередків
✔ Електрична шафа з
кондиціонером
✔ Водне охолодження шпинделя
✔ Лінійні напрямні
✔ Жорстке нарізання різьблення
✔ Ethernet, CF-карта та інтерфейс
USB

✔ Система автоматичного змащення
✔ Система охолодження
✔ Повітряне обдування під час
обробки заготівлі
✔ Світлодіодна робоча лампа
✔ Світловий індикатор закінчення
програми
✔ Ручний генератор імпульсів
✔ Скринька з інструментами
✔ Регулювальні болти та блоки
✔ СОЖ пістолет
✔ Повітряний пістолет
✔ Інструкція з експлуатації

Найменування моделі	GT7
Виробник	Priminer
Розмір столу, мм	800 × 600
Кріплення Т-слот (ширина х кількість х відстань), мм	18 × 5 × 100
Максимальне навантаження, кг	600
Переміщення по осях X/Y/Z, мм	700 / 600 / 450
Відстань сопло шпинделя-стіл, мм	145 – 595
Відстань між колонами, мм	–
Конус шпинделя	HSK E50
Потужність двигуна шпинделя, кВт	16 / 22
Обертальний момент двигуна шпинделя, Нм	21/28
Швидкість шпинделя, об/хв	36000
Швидкість подачі X/Y/Z, м/хв.	15
Швидкість обробки, мм/хв	1-12000
Кількість інструментів, штук	40
Максимальна довжина інструменту, мм	250
Максимальний діаметр інструменту, мм	63
Максимальна вага інструменту, кг	4
Точність позиціонування (з лінійним енкодером), мм	0.006 / Повне переміщення
Розміри, мм	3586 x 2803 x 3030
Вага, кг	8000

Опції

■Мотор шпинделя HSK E30 40000 об/хв з 40-позиційним
пристроєм зміни інструменту типу парасолька
■Мотор шпинделя HSK E40 30000 об/хв з 40-позиційним
пристроєм зміни інструменту типу парасолька
■Мотор шпинделя HSK А63 20000 об/хв з 40-позиційним
■пристроєм зміни інструменту типу парасолька
■Транспортер стружки ланцюгового типу
■Підготовка під обробку графіту
■Охолодження через шпиндель
■ШВП з масляним охолодженням
■Збирач олії
■Датчик заготівлі
■Датчик інструменту
