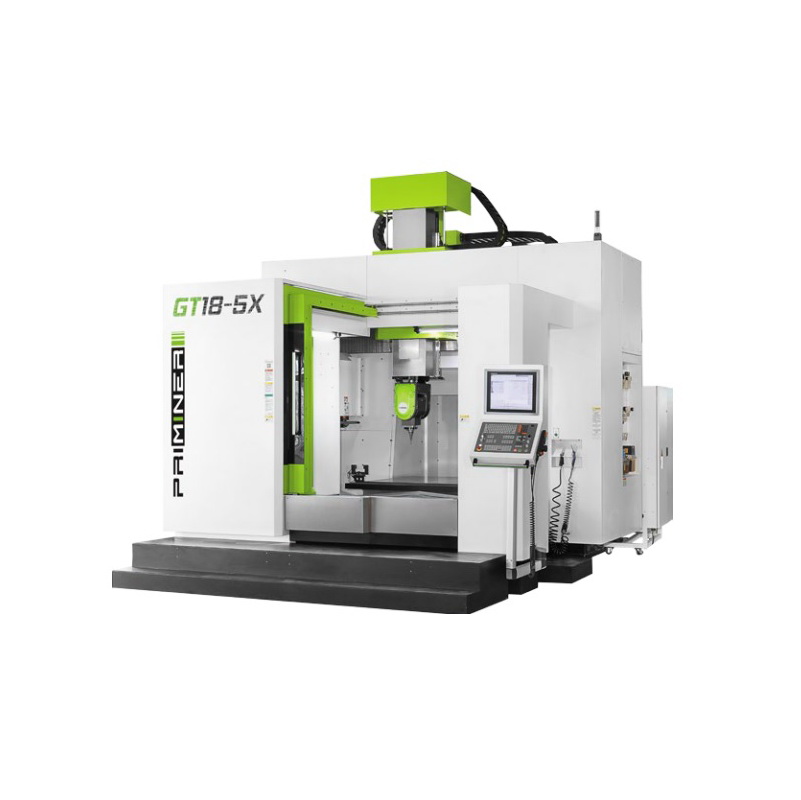

5 осевой фрезерный обрабатывающий центр портального типа GT18-5X · GT33-5X · GT40-5X
  • 5 осевой фрезерный обрабатывающий центр портального типа GT18-5X · GT33-5X · GT40-5X
  • 5 осевой фрезерный обрабатывающий центр портального типа GT18-5X · GT33-5X · GT40-5X
  • 5 осевой фрезерный обрабатывающий центр портального типа GT18-5X · GT33-5X · GT40-5X
  • 5 осевой фрезерный обрабатывающий центр портального типа GT18-5X · GT33-5X · GT40-5X
  • 5 осевой фрезерный обрабатывающий центр портального типа GT18-5X · GT33-5X · GT40-5X

5 осевой фрезерный обрабатывающий центр портального типа GT18-5X · GT33-5X · GT40-5X

Общие характеристики

5 осевой фрезерный обрабатывающий центр портального типа GT18-5X · GT33-5X · GT40-5X

Особенности

• Встроенный шпиндель HSK A63 24000 об/мин
• 60 позиционный магазин цепного типа с серво
приводом
• Направляющие Heidenhain на все трех осях
• Охлаждение направляющих маслом
• Прямой серво привод для А/С осей
• Система двойного привода с двумя ШВП



Стандартная конфигурация:

✔ Полностью закрытая система от брызг
✔ Мотор шпинделя HSK A63 24000 об/мин
✔ Устройство смены инструмента цепного типа на
60 ячеек
✔ Транспортер стружки (два шнековых и один
цепной)
✔ Электрический шкаф с кондиционером
✔ Водное охлаждение шпинделя
✔ Линейные направляющие
✔ Жесткое нарезание резьбы
✔ Ethernet, CF-карта и интерфейс USB
✔ ШВП с масляным охлаждением
✔ Система автоматической смазки		 ✔ Система охлаждения
✔✔ Воздушный обдув во время обработки
заготовки
✔✔ Светодиодная рабочая лампа
✔✔ Световой индикатор окончания программы
✔✔ Ручной генератор импульсов
✔✔ Ящик c инструментами
✔✔ Регулировочные болты и блоки
✔✔ СОЖ пистолет
✔✔ Воздушный пистолет
✔✔ Инструкция по эксплуатации





Наименование модели

GT18-5X/GT33-5X/GT40-5X
Производитель

Priminer
Размер стола, мм

1800 x 1400 / 3300 ×1700 / 4000×2400
Крепления Т-слот (ширина х количество х расстояние), мм

22 x 7 x 170 / 22 ×9×170 / 28×11×200
Максимальная нагрузка, кг

6000 / 10000 / 12000
А(B)/С оси

±108° / ±270°
±108° / ±270°
±115° / ±360°
Перемещение по осям X/Y/Z, мм

1900 / 1400 / 800
3300 / 2700 / 800 4200/3300/1000
Расстояние сопло шпинделя-стол, мм

100 — 900 / 100 — 900 / 200-1200
90 ° от оси шпинделя до стола

410-1210 / 410-1210 / 460-1460
Расстояние между колоннами, мм

1960 / 1960 / 2800
Конус шпинделя

HSK A63 / HSK A63 / HSK A100
Мощность двигателя шпинделя, кВт

42/56.7
42/56.7
50/61
Крутящий момент двигателя шпинделя, Нм

68/90.2
68/90.2
160/193
Скорость шпинделя, об/мин

24000 / 24000 / 12000
Скорость подачи X/Y/Z, м/мин

30
24/30/30
20
Скорость обработки, мм/мин

1-12000
A (B)/C Макс. скорость, об/мин

50
Количество инструментов, штук

60 / 60 / 40
Максимальная длина инструмента, мм

300 / 300 / 400
Максимальный диаметр инструмента, мм

78 / 150 (следующая ячейка)
78 / 150 (следующая ячейка)
125/250
Максимальный вес инструмента, кг

8 / 8 / 20
Точность позиционирования (с линейным энкодером), мм

0.010 / Полное перемещение
0.015 / Полное перемещение
0.020 / Полное перемещение
Точность повторения (с линейным энкодером), мм

0.006 / Полное перемещение
0.010 / Полное перемещение
0.015 / Полное перемещение
Размеры, мм

4965 x 6100 x 4830
10100 x 5830 x 4830
11500 x 5850 x 5500
Вес, кг

24000 / 30000 / 52000

Опции

■ Встроенный мотор-шпиндель HSK A100 15000 об/
мин_40/50 кВт_103/ 129 Нм, устройство смены
инструмента на 40 позиций (GT18-5X/GT33-5X)
■ Встроенный мотор-шпиндель HSK A100 12000
об/мин_40/47кВт_248/293Нм, устройство смены
инструмента на 40 позиций (GT40-5X)
■ Сборщик масла
■ Датчик заготовки
■ Датчик инструмента
■ Динамический мониторинг столкновений/ударов
(DCM)
■ Кинематика
