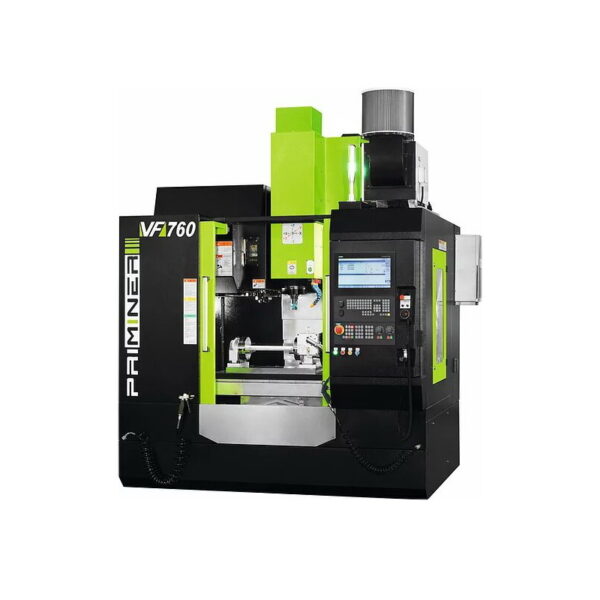

Высокоскоростной центр VF760


Оставьте ваш Телефон и
и наш консультант свяжется с вами

Артикул: VF760
Категория:
Методы доставки: Самовывоз, Наложенный платеж, Курьерская служба (согласно тарифа)
Документация (PDF) Видео

Описание

Особенности

• Закаленное чугунное литье для снятия напряжений, чтобы
обеспечить структурную стабильность без деформации
• ШВП C3 класса обеспечивают высочайшую точность и
долговечность
• Предварительное напряжение на всех осях минимизирует
тепловые искажения



Стандартная конфигурация:

✔ Полностью закрытая система от брызг
✔ Прямой привод шпинделя 12000 об/мин
✔ Устройство смены инструмента типа рука на 24 ячейки
✔ Электрический шкаф с кондиционером
✔ Водное охлаждение шпинделя
✔ Линейные направляющие
✔ Жесткое нарезание резьбы
✔ Ethernet, CF-карта и интерфейс USB
✔ Система автоматической смазки
✔ Система охлаждения
✔ Воздушный обдув во время обработки заготовки
✔ Светодиодная рабочая лампа
✔ Световой индикатор окончания программы
✔ Ручной генератор импульсов
✔ Ящик c инструментами
✔ Регулировочные болты и блоки
✔ СОЖ пистолет
✔ Воздушный пистолет
✔ Инструкция по эксплуатации





Детали

Наименование модели

VF760

Производитель

Priminer

Размер стола, мм

900 x 420

Крепления Т-слот (ширина х количество х расстояние), мм

14 x 3 x 125

Максимальная нагрузка, кг

500

Перемещение по осям X/Y/Z, мм

700 / 450 / 520

Расстояние сопло шпинделя-стол, мм

100 – 620

Конус шпинделя

SK 40 / BBT 40 / CAT 40

Мощность двигателя шпинделя, кВт

9 / 22 Siemens; 11 / 18.5 Fanuc

Скорость шпинделя, об/мин

12000

Шпиндель (опция 1)

HSK A63, 20000 об/мин

Мощность двигателя/ крутящий момент

20/24 кВт; 35/42 Нм

Скорость подачи X/Y/Z, м/мин

48 (24 опция )

Скорость обработки, мм/мин

1-12000

Количество инструментов, штук

24

Максимальная длина инструмента, мм

300

Максимальный диаметр инструмента, мм

78 (125)

Максимальный вес инструмента, кг

8

Точность позиционирования (без линейного энкодера), мм

0.010 / Полное перемещение

Точность повторения (без линейного энкодера), мм

0.006 / Полное перемещение

Точность позиционирования (с линейным энкодером), мм

0.006 / Полное перемещение

Точность повторения (с линейным энкодером), мм

0.004 / Полное перемещение

Размеры, мм

3250 x 2710 x 2900

Вес, кг

4500

Опции

■ Мотор шпинделя HSK А63 20000 об/мин
■ Охлаждение через шпиндель
■ Сборщик масла
■ Линейные направляющие
■ 4-я ось
■ 4/5 оси
■ Датчик заготовки
■ Датчик инструмента
