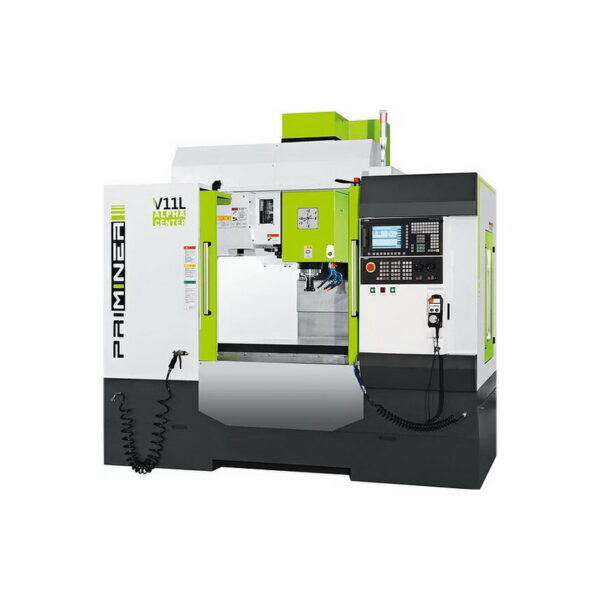

Alpha Center V9L · V11L

Особенности

• Закаленное чугунное литье для снятия напряжений, чтобы обеспечить структурную стабильность без деформации
• ШВП C3 класса обеспечивают высочайшую точность и долговечность
• Предварительное напряжение на всех осях минимизирует тепловые искажения

Стандартная конфигурация:

✔ Полностью закрытая система от брызг
✔ Ременной привод шпинделя 10000 об/мин
✔ Конвейер для стружки цепного типа
✔ Устройство смены инструмента типа рука на 24 ячейки
✔ Электрический шкаф с кондиционером
✔ Жесткое нарезание резьбы
✔ Ethernet, CF-карта и интерфейс USB
✔ Система автоматической смазки
✔ Система охлаждения
✔ Светодиодная рабочая лампа
✔ Световой индикатор окончания программы
✔ Ручной генератор импульсов
✔ Ящик c инструментами
✔ Регулировочные болты и блоки
✔ СОЖ пистолет
✔ Воздушный пистолет
✔ Система промывки стружки
✔ Инструкция по эксплуатации





Наименование модели

V9L/V11L

Производитель

Priminer

Размер стола, мм

1060 x 600 / 1200 x 600

Крепления Т-слот (ширина х количество х расстояние), мм

18 x 5 x 100

Максимальная нагрузка, кг

800 / 1000

Перемещение по осям X/Y/Z, мм

900 / 600 / 600
1100 / 600 / 600

Расстояние сопло шпинделя-стол, мм

150 — 750

Расстояние центр шпинделя-стол, мм

652

Конус шпинделя

SK 40 / BT 40 / CAT 40

Скорость шпинделя, об/мин

10000

Мощность двигателя шпинделя, кВт

9 / 22 Siemens; 11 / 18.5 Fanuc

Скорость подачи X/Y/Z, м/мин

36

Скорость обработки, мм/мин

1-12000

Количество инструментов, штук

24

Максимальная длина инструмента, мм

300

Максимальный диаметр инструмента, мм

78 (125)

Максимальный вес инструмента, кг

8

Точность позиционирования, мм

0.010 / Полное перемещение

Точность повторения, мм

0.006 / Полное перемещение

Точность позиционирования (с линейным энкодером), мм

0.006 / Полное перемещение

Точность повторения (с линейным энкодером), мм

0.004 / Полное перемещение

Размеры, мм

3850 x 2336 x 3000

Вес, кг

6300 / 6500

Опции

■ Прямой привод шпинделя 12000 об/мин
■ Охлаждение через шпиндель
■ Охлаждение шпинделя
■ Сборщик масла
■ 4-я ось
■ 4/5 оси
■ Датчик заготовки
■ Датчик инструмента
