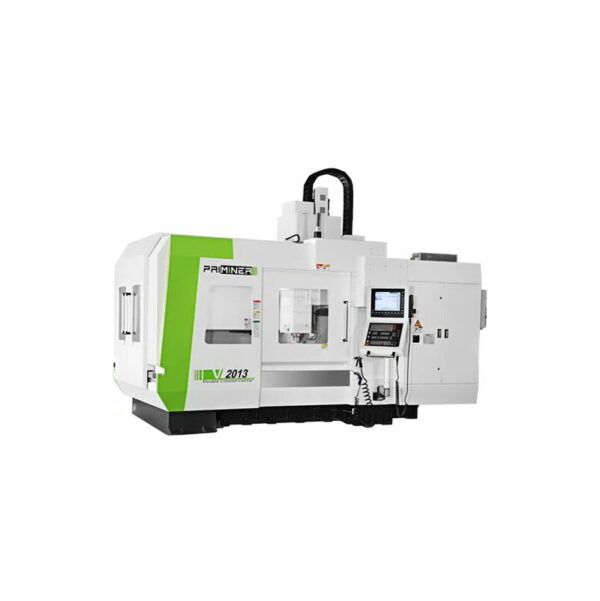

Двухколонный центр V2013

Особенности

• Лучший выбор для сверхтяжелой резки больших заготовок.
• Ось X и Y с линейными направляющими роликового типа и ось Z с направляющими коробчатого типа.
• Шпиндель с конусов 50 с ременным приводом 6000 об / мин в стандартной комплектации и опционально с
коробкой передач.

Стандартная конфигурация:

✔ Полностью закрытая система от брызг
✔ Конвейер для стружки цепного типа
✔ Электрический шкаф с кондиционером
✔ Жесткое нарезание резьбы
✔ Ethernet, CF-карта и интерфейс USB
✔ Система автоматической смазки
✔ Система охлаждения
✔ Светодиодная рабочая лампа
✔ Световой индикатор окончания программы
✔ Ручной генератор импульсов
✔ Ящик c инструментами
✔ Регулировочные болты и блоки
✔ СОЖ пистолет
✔ Воздушный пистолет
✔ Система промывки стружки
✔ Инструкция по эксплуатации





Наименование модели

V2013

Производитель

Priminer

Размер стола, мм

2100 x 1200

Крепления Т-слот (ширина х количество х расстояние), мм

18 × 7 × 150

Максимальная нагрузка, кг

4.000

Перемещение по осям X/Y/Z, мм

2000 / 1300 / 800

Расстояние сопло шпинделя-стол, мм

200 — 1000

Расстояние между колоннами, мм

1380

Конус шпинделя

SK50 / BT50 / CAT50

Скорость шпинделя, об/мин

6000

Мощность двигателя шпинделя, кВт

22/60 Siemens; 15/18.5 Fanuc

Трансмисся шпинделя

Ременной привод

Скорость подачи X/Y/Z, м/мин

15 / 15 / 12

Скорость обработки, мм/мин

1 — 10000

Количество инструментов, штук

24 опция

Максимальная длина инструмента, мм

400

Максимальный диаметр инструмента, мм

120/250 (следующая ячейка)

Максимальный вес инструмента, кг

15

Точность позиционирования, мм

0.015 / Полное перемещение

Точность повторения, мм

0.012 / Полное перемещение

Точность позиционирования (с линейным энкодером), мм

0.012 / Полное перемещение

Точность повторения (с линейным энкодером), мм

0.008 / Полное перемещение

Размеры, мм

7090 x 4120 x 4250

Вес, кг

18000

Опции

■ Устройство смены инструмента типа рука на 24 ячейки
■ Устройство смены инструмента цепного типа на 40 ячеек
■ Конвейер для стружки (два шнекового типа и один цепного типа)
■ Охлаждение через шпиндель
■ Фрезерная головка с ручным управлением на 90 градусов
■ Коробка передач
■ Линейные направляющие
