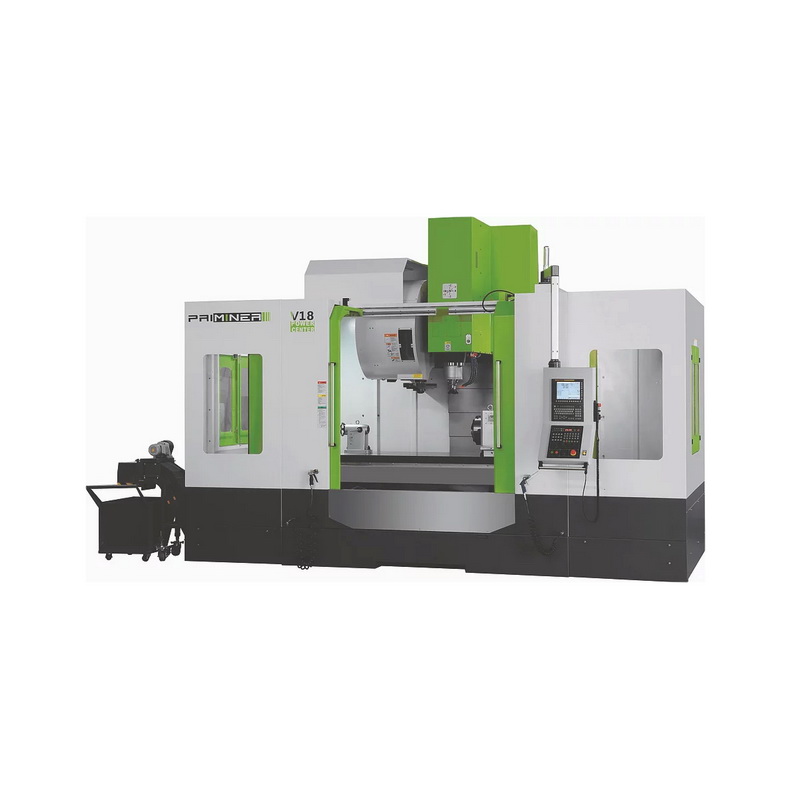

Power Center V18


Оставьте ваш Телефон и
и наш консультант свяжется с вами

Артикул: V18
Категория:
Методы доставки: Самовывоз, Наложенный платеж, Курьерская служба (согласно тарифа)
Документация (PDF) Видео

Описание

Особенности

• Лучший выбор для сверхмощной обработки большой заготовки
• Оси X и Y с линейными направляющими роликового типа и ось Z с направляющими коробчатого типа
• Конический шпиндель BT 50 с ременным приводом 6000 об/мин в стандартной комплектации и дополнительно с коробкой передач
• ШВП C3 класса имеет высочайшую точность и долговечность
• Предварительное напряжение на всех осях минимизирует тепловые искажения

Стандартная конфигурация:

✔ Полностью закрытая система от брызг
✔ Ременной привод шпинделя 6000 об/мин
✔ Конвейер для стружки (четыре шнекового типа и один цепного типа)
✔ Устройство смены инструмента типа рука на 24 ячейки
✔ Электрический шкаф с кондиционером
✔ Жесткое нарезание резьбы
✔ Ethernet, CF-карта и интерфейс USB
✔ Система автоматической смазки
✔ Система охлаждения
✔ Светодиодная рабочая лампа
✔ Световой индикатор окончания программы
✔ Ручной генератор импульсов
✔ Ящик c инструментами
✔ Регулировочные болты и блоки
✔ СОЖ пистолет
✔ Воздушный пистолет
✔ Система промывки стружки
✔ Инструкция по эксплуатации





Детали

Наименование модели

V18

Производитель

Priminer

Размер стола, мм

1900 x 900

Крепления Т-слот (ширина х количество х расстояние), мм

18 x 7 x 120

Максимальная нагрузка, кг

2000

Перемещение по осям X/Y/Z, мм

1800 / 900 / 700

Расстояние сопло шпинделя-стол, мм

110 – 710

Расстояние центр шпинделя-стол, мм

950

Конус шпинделя

SK 50 / BT 50 / CAT 50

Скорость шпинделя, об/мин

6000

Мощность двигателя шпинделя, кВт

22 / 60 Siemens; 15 / 18.5 Fanuc

Скорость подачи X/Y/Z, м/мин

20 / 20 / 15

Скорость обработки, мм/мин

1-12000

Количество инструментов, штук

24

Максимальная длина инструмента, мм

400

Максимальный диаметр инструмента, мм

125 / 245 (следующая ячейка)

Максимальный вес инструмента, кг

15

Точность позиционирования, мм

0.016 / Полное перемещение

Точность повторения, мм

0.010 / Полное перемещение

Точность позиционирования (с линейным энкодером), мм

0.012 / Полное перемещение

Точность повторения (с линейным энкодером), мм

0.008 / Полное перемещение

Размеры, мм

6060 x 3270 x 3650

Вес, кг

17500

Опции

■ Коробка передач шпинделя (трансмиссия 1:4) 6000 об/мин
■ Увеличение оси Z 720 ММ (расстояние сопло шпинделя-стол 160-
880 мм)
■ Охлаждение через шпиндель
■ Охлаждение шпинделя
■ Сборщик масла
■ 4-я ось
■ 4/5 оси
■ Датчик заготовки
■ Датчик инструмента
