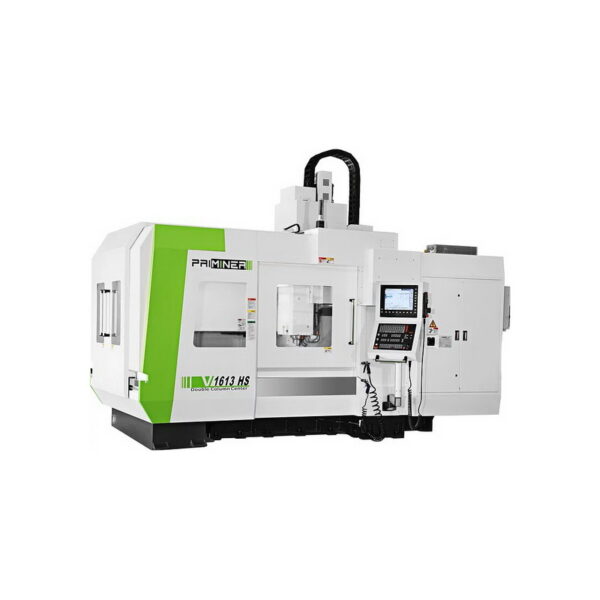

Высокоскоростной двухколонный центр V1613HS · V2013HS

Особенности

• Закаленное чугунное литье для снятия напряжений, чтобы обеспечить структурную стабильность без деформации
• ШВП C3 класса имеет высочайшую точность и долговечность
• Предварительное напряжение на всех осях минимизирует тепловые искажения
• Линейные направляющие роликового типа, обеспечивают высокую жесткость и грузоподъемность

Стандартная конфигурация:

✔ Полностью закрытая система от брызг
✔ Конвейер для стружки цепного типа
✔ Электрический шкаф с кондиционером
✔ Жесткое нарезание резьбы
✔ Ethernet, CF-карта и интерфейс USB
✔ Система автоматической смазки
✔ Система охлаждения
✔ Светодиодная рабочая лампа
✔ Световой индикатор окончания программы
✔ Ручной генератор импульсов
✔ Ящик c инструментами
✔ Регулировочные болты и блоки
✔ СОЖ пистолет
✔ Воздушный пистолет
✔ Система промывки стружки
✔ Инструкция по эксплуатации





Наименование модели

V1613HS/V2013HS

Производитель

Priminer

Размер стола, мм

1700 x 1200 / 2100 x 1200

Крепления Т-слот (ширина х количество х расстояние), мм

18 × 7 × 150

Максимальная нагрузка, кг

3.000 / 4.000

Перемещение по осям X/Y/Z, мм

1600 / 1300 / 600
2000 / 1300 / 600

Расстояние сопло шпинделя-стол, мм

200 — 800

Расстояние между колоннами, мм

1380

Конус шпинделя

SK40 / BT40 / CAT40

Скорость шпинделя, об/мин

12000

Мощность двигателя шпинделя, кВт

9/22 Siemens; 11/18.5 Fanuc

Трансмисся шпинделя

direct drive

Скорость подачи X/Y/Z, м/мин

20 / 20

Скорость обработки, мм/мин

1-12000

Количество инструментов, штук

32 (option)

Максимальная длина инструмента, мм

300

Максимальный диаметр инструмента, мм

78 (125)

Максимальный вес инструмента, кг

8

Точность позиционирования, мм

0.012 / Полное перемещение

Точность повторения, мм

0.010 / Полное перемещение

Точность позиционирования (с линейным энкодером), мм

0.010 / Полное перемещение

Точность повторения (с линейным энкодером), мм

0.008 / Полное перемещение

Размеры, мм

5881x4110x3650
7090x5010x4250

Вес, кг

16000 / 19000

Опции

■ Прямой привод шпинделя 15000 об/мин
■ Мотор шпинделя 20000 об/мин, HSK A63
■ Устройство смены инструмента типа рука на 32 ячейки
■ Конвейер для стружки (два шнекового и один цепного типа)
■ Охлаждение через шпиндель
■ Сборщик масла
■ Линейные направляющие
