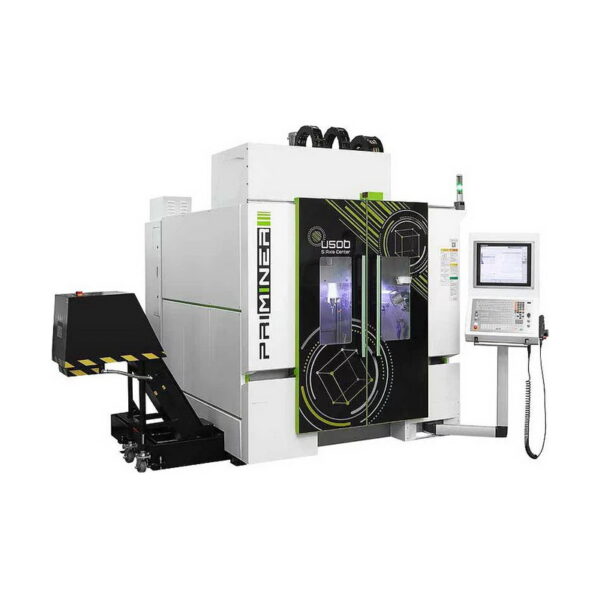

Высокоскоростной 5 осевой фрезерный обрабатывающий центр U500

Особенности

Дизайн портального типа
• Поворотный стол с прямым приводом
• Система двойного привода с двумя ШВП по оси
Y для обеспечения высокой динамики
• Компактный дизайн с минимальными напольными
размерами
• Встроенный шпиндель HSK A63 20000 об/мин



Стандартная конфигурация:

✔ Полностью закрытая система
от брызг
✔ Мотор шпинделя HSK A63
24000 об/мин
✔ Устройство смены инструмента
цепного типа на 40 ячеек
✔ Транспортер стружки (два
шнековых и один цепной)
✔ Электрический шкаф с
кондиционером
✔ Водное охлаждение шпинделя
✔ Линейные направляющие
✔ Жесткое нарезание резьбы
✔ Ethernet, CF-карта и интерфейс
USB
✔ Система автоматической
смазки
✔ Система охлаждения
✔ Воздушный обдув во время
обработки заготовки
✔ Светодиодная рабочая лампа
✔ Световой индикатор окончания
программы
✔ Ручной генератор импульсов
✔ Ящик c инструментами
✔ Регулировочные болты и блоки
✔ СОЖ пистолет
✔ Воздушный пистолет
✔ Инструкция по эксплуатации





Наименование модели

U500

Производитель

Priminer

Размер стола, мм

Φ500

Крепления Т-слот (ширина х количество х расстояние), мм

14 x 5 x 80

Максимальная нагрузка, кг

500

Перемещение по осям X/Y/Z, мм

700 / 650 / 450

Перемещение по осям А/С, °

+30° ~ -110° / 360°

Расстояние сопло шпинделя-стол, мм

120-150

Конус шпинделя

HSK A63

Мощность двигателя шпинделя, кВт

20 / 24

Крутящий момент двигателя шпинделя, Нм

35/42

Скорость шпинделя, об/мин

20000

Скорость подачи X/Y/Z, м/мин

36

Скорость подачи А/С, об/мин

100 / 170

Скорость обработки, мм/мин

1-12000

Количество инструментов, штук

40

Максимальная длина инструмента, мм

250

Максимальный диаметр инструмента, мм

63

Максимальный вес инструмента, кг

4

Точность позиционирования (с линейным энкодером), мм

0.006 / Полное
перемещение

Точность позиционирования/ повторения (ось С), арксек

3/2

Точность повторения (с линейным энкодером), мм

0.003 / Полное
перемещение

Размеры, мм

3586 x 2803 x 3030

Вес, кг

9000

Опции

■ Встроенный мотор-шпиндель HSK A63 18000 об/мин
■ Встроенный мотор-шпиндель HSK E50 36000 об/мин с воздушно-
масляной смазкой
■ Охлаждение через шпиндель
■ ШВП с масляным охлаждением
■ Сборщик масла
■ Датчик заготовки
■ Датчик инструмента
■ Динамический мониторинг столкновений/ударов (DCM)
■ Кинематика
