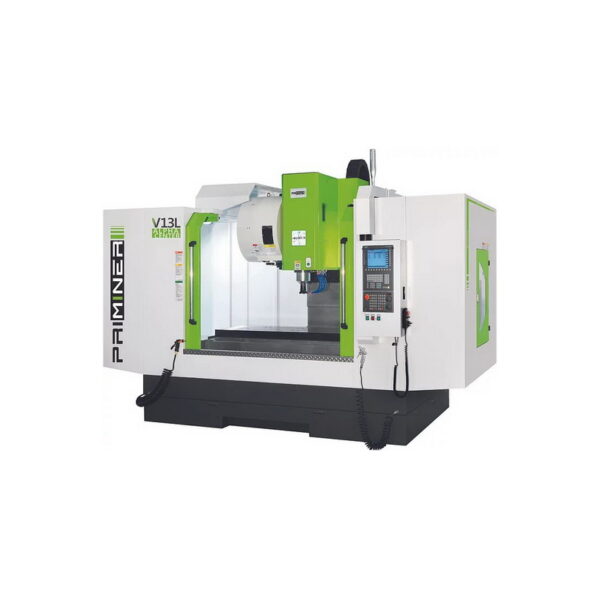

Alpha Center V13L · V15L

Особенности

• Закаленное чугунное литье для снятия напряжений, чтобы обеспечить структурную стабильность без деформации
• ШВП C3 класса обеспечивают высочайшую точность и долговечность
• Предварительное напряжение на всех осях минимизирует тепловые искажения

Стандартная конфигурация:

✔ Полностью закрытая система от брызг
✔ Ременной привод шпинделя 10000 об/мин
✔ Конвейер для стружки цепного типа
✔ Устройство смены инструмента типа рука на 24 ячейки
✔ Электрический шкаф с кондиционером
✔ Жесткое нарезание резьбы
✔ Ethernet, CF-карта и интерфейс USB
✔ Система автоматической смазки
✔ Система охлаждения
✔ Светодиодная рабочая лампа
✔ Световой индикатор окончания программы
✔ Ручной генератор импульсов
✔ Ящик c инструментами
✔ Регулировочные болты и блоки
✔ СОЖ пистолет
✔ Воздушный пистолет
✔ Система промывки стружки
✔ Инструкция по эксплуатации





Наименование модели

V13L/V15L

Производитель

Priminer

Размер стола, мм

1400 x 600 / 1700 x 700

Крепления Т-слот (ширина х количество х расстояние), мм

18 x 5 x 100 / 18 x 6 x 100

Максимальная нагрузка, кг

1200 / 1500

Перемещение по осям X/Y/Z, мм

1300 / 760 / 670
1500 / 760 / 700

Расстояние сопло шпинделя-стол, мм

100 — 770 / 130 — 830

Расстояние центр шпинделя-стол, мм

797 / 802

Конус шпинделя

SK 40 / BT 40 / CAT 40

Скорость шпинделя, об/мин

10000

Мощность двигателя шпинделя, кВт

20 / 53 Siemens; 11 / 18.5 Fanuc

Скорость подачи X/Y/Z, м/мин

36

Скорость обработки, мм/мин

1-12000

Количество инструментов, штук

24

Максимальная длина инструмента, мм

300

Максимальный диаметр инструмента, мм

78 (125)

Максимальный вес инструмента, кг

8

Точность позиционирования, мм

0.010 / Полное перемещение

Точность повторения, мм

0.008 / Полное перемещение

Точность позиционирования (с линейным энкодером), мм

0.008 / Полное перемещение

Точность повторения (с линейным энкодером), мм

0.006 / Полное перемещение

Размеры, мм

4025x3693x3250
5000x2432x3100

Вес, кг

8000 / 10000

Опции

✔ Шпиндель с ременным приводом 8000 об/мин BT50
✔ Ременной привод шпинделя ВТ50 6000 об/мин
✔ Шпиндель с прямым приводом 12000 об/мин BT40
✔ Шпиндель с прямым приводом 15000 об/мин BT40
✔ Охлаждение через шпиндель
✔ Охлаждение шпинделя
✔ Сборщик масла
✔ 4-я ось
✔ 4/5 оси
✔ Датчик заготовки
✔ Датчик инструмента
