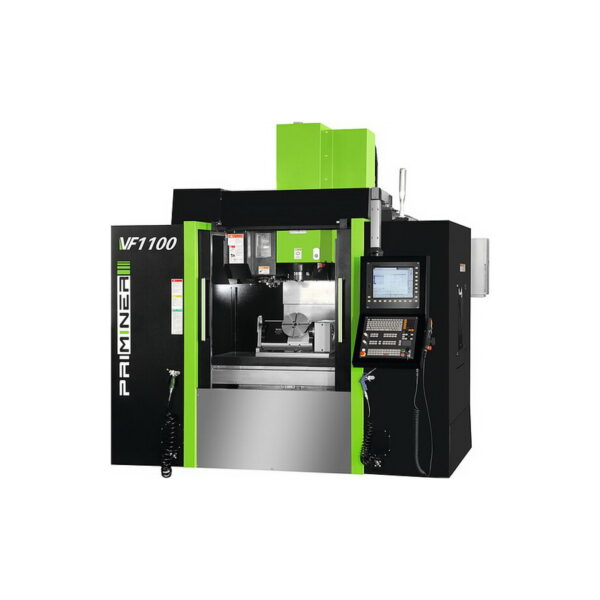

Высокопроизводительный обрабатывающий фрезерный центр VF900 · 1100 · 1300 · 1500


Оставьте ваш Телефон и
и наш консультант свяжется с вами

Артикул: VF900/VF1100/VF1300/VF1500
Категория:
Методы доставки: Самовывоз, Наложенный платеж, Курьерская служба (согласно тарифа)
Документация (PDF) Видео

Описание

Особенности

• Серия VF специально разработана для высокоскоростной и высокопроизводительной обработки
• Усовершенствованная конструкция с усиленной станиной благодаря FEM анализу. Серия VF предлагает превосходные режущие характеристики и пониженную вибрацию для
удовлетворения самых высоких требований обработки.
• Увеличенная ширина расстояние между колоннами и конструкция станины обеспечивает высокую жесткость при высокой скорости движения.
• Встроенный охлаждающий контур двигателя (VF1100 и VF1300)
• Охлаждение через ШВП для моделей VF1100 & VF1300 & VF1500 (опция)
• Линейный инкодер (опция)



Стандартная конфигурация:

✔ Полностью закрытая система от брызг
✔ Прямой привод шпинделя 12000 об/мин (VF900); 15000 об/мин
(VF1100; VF 1300)
✔ Устройство смены инструмента типа рука на 24 ячейки
✔ Транспортер стружки (два шнековых и один цепной) для моделей VF
1100; VF1300; VF1500
✔ Транспортер стружки цепного типа для модели VF900
✔ Электрический шкаф с кондиционером
✔ Водное охлаждение шпинделя
✔ Встроенная система охлаждения двигателя для моделей VF 1100;
VF1300; VF1500
✔ Жесткое нарезание резьбы
✔ Ethernet, CF-карта и интерфейс USB
✔ Система автоматической смазки
✔ Система охлаждения
✔ Воздушный обдув во время обработки заготовки
✔ Светодиодная рабочая лампа
✔ Световой индикатор окончания программы
✔ Ручной генератор импульсов
✔ Ящик c инструментами
✔ Регулировочные болты и блоки
✔ СОЖ пистолет
✔ Воздушный пистолет
✔ Инструкция по эксплуатации





Детали

Наименование модели

VF900/VF1100/VF1300/VF1500

Производитель

Priminer

Размер стола, мм

1060 x 600
1300 x 600
1500 x 650
1700 x 700

Крепления Т-слот (ширина х количество х расстояние), мм

18 x 5 x 100
18 x 5 x 100
18 x 5 x 100
18 x 6 x 100

Максимальная нагрузка, кг

800 / 1000 / 1200 / 1500

Перемещение по осям X/Y/Z, мм

900 / 600 / 600
1100 / 650 / 600
1300 / 650 / 600
1500 / 760 / 700

Расстояние сопло шпинделя-стол, мм

150 – 750
150 – 750
150 – 750
130 – 830

Конус шпинделя

SK40 / BBT40 / CAT 40

Мощность двигателя шпинделя, кВт

9 / 22 Siemens, 11 / 18.5 Fanuc
20 / 53 Siemens, 15 / 30 Fanuc
20 / 53 Siemens, 15 / 30 Fanuc
20 / 53 Siemens, 15 / 30 Fanuc

Скорость шпинделя, об/мин

12000 / 15000 / 15000 / 15000

Крутящий момент двигателя шпинделя, Нм

87/105
85/116
85/116

Шпиндель (опция 1)

HSK A63, 20000 об/мин

Шпиндель (опция 2)

HSK A63, 20000 об/мин (VF1100, 1300, 1500)

Мощность двигателя/ крутящий момент

25/28 кВт; 87/105 Нм (VF1100, 1300, 1500)

Скорость подачи X/Y/Z, м/мин

36 / 36 / 36 / 24

Скорость обработки, мм/мин

1-12000

Количество инструментов, штук

24

Максимальная длина инструмента, мм

300

Максимальный диаметр инструмента, мм

78 (125)

Максимальный вес инструмента, кг

8

Точность позиционирования (без линейного энкодера), мм

0.010 / Полное перемещение
0.010 / Полное перемещение
0.012 / Полное перемещение
0.012 / Полное перемещение

Точность повторения (без линейного энкодера), мм

0.006 / Полное перемещение
0.006 / Полное перемещение
0.008 / Полное перемещение
0.008 / Полное перемещение

Точность позиционирования (с линейным энкодером), мм

0.006 / Полное перемещение
0.006 / Полное перемещение
0.008 / Полное перемещение
0.008 / Полное перемещение

Точность повторения (с линейным энкодером), мм

0.004 / Полное перемещение
0.004 / Полное перемещение
0.006 / Полное перемещение
0.006 / Полное перемещение

Размеры, мм

3850 x 2335 x 3000
3850 x 3093 x 3150
4025 x 3693 x 3250
4025 x 3693 x 3250

Вес, кг

6800 / 8000 / 8500 / 10000

Опции

■ Прямой привод шпинделя ВВT50 6000 об/мин для моделей VF 1100;
VF1300; VF1500
■ Мотор-шпиндель 20000 об/мин; HSK A63
■ Охлаждение через шпиндель
■ ШВП с масляным охлаждением
■ Сборщик масла
■ Линейные направляющие
■ 4-я ось
■ 4/5 оси
■ Датчик заготовки
■ Датчик инструмента
