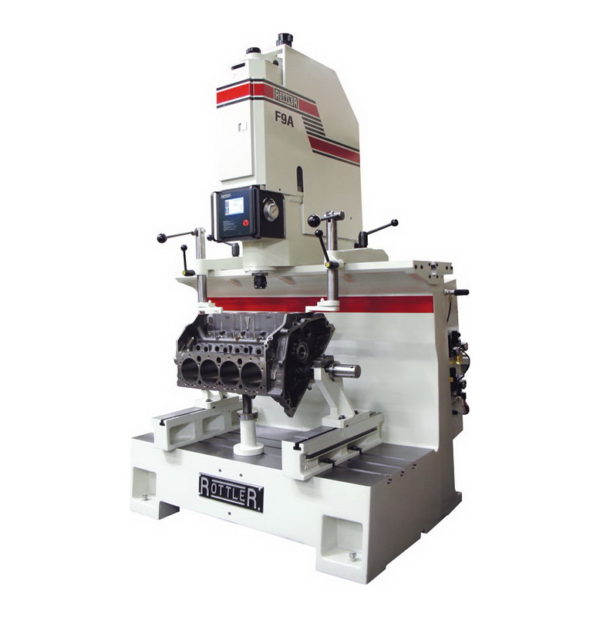

• Станок для расточки цилиндров ROTTLER F9A

Станок для расточки цилиндров ROTTLER F9A


Оставьте ваш Телефон и
и наш консультант свяжется с вами

Программируемый станок для расточки цилиндров с переменной скоростью

Артикул: F9A
Категория:
Документация (PDF) Видео

Описание

Станки серии FA являются мировым промышленным стандартом. Рассчитанная на расточку самых различных автомобильных блоков от небольших дизельных блоков до блоков на 8 цилиндров, модель F9A гарантирует высокую точность в течение всего срока эксплуатации. Модель F9A также идеально подходит для производственных цехов, занимающихся подгонкой отдельных гильз. F9A – самый производительный и мощный расточной станок из имеющихся сегодня на рынке. Благодаря простоте настройки и кнопочному управлению эксплуатация данного станка не представляет сложности для оператора.

Характеристики

Вес 510 kg
Габариты 165 × 96 × 144 cm
Модель

F9A

Производитель

Rottler

Производительность расточки с опциональными режущими головками, мм

38 – 127

Скорость вращения шпинделя, об/мин

100-1200

Подача вращения, мм

0.025-300

Ход шпинделя (по вертикали), мм

330

Ход головки (по горизонтали), мм/мин

1000

Занимаемое пространство по полу (Д х Ш х В), мм

1372 x 1170

Привод шпинделя, НР/кВт

3.3/2.5

Требования к сжатому воздуху, бар

6

Требования к электропитанию

208-240Вт, 30A, 50-60Гц, 1Фаза

Размер машины(ДхШхВ), мм

1143 x 1956 x 2032

Габаритные размеры(ДхШхВ), мм

1702 x 1956 x 2235

Габаритный вес, кг

1591

Код цвета краски

RAL9002 (бело-серая)

Размер стола, мм

1270 x 530

Ход от торца шпинделя до стола, мм

670

Оснащение

  • Зажимное устройство для блоков цилиндров в сборе (деталь № 502-1-30)
  • ЧПУ, управление при помощи сенсорного экрана, операционная система Windows, процессор Intel
  • Предусмотрено подключение станка к Интернету для обслуживания и обучения.
  • Программирование автоматических циклов обработки, включая расточку цилиндров, восстановление гильз и зенкование.
  • Программирование и управление станком при помощи сенсорного экрана.
  • Электронный маховик со стопорным устройством и возможностью ручного управления обеспечивает шаг 0,001″ (0,01 мм) или 0,005″ (0,125 мм)
  • Прецизионная цифровая индикация с точностью 0,0001″ (0,002 мм)
  • Перемещение шпинделя с бесступенчатым регулированием производится с помощью прецизионного шарико-винтового привода и сервомотора.
  • Перемещение по вертикали (по оси Z) в направлении вверх-вниз – 13” (330 мм).
  • Вращение шпинделя обеспечивает сервомотор – до 1200 об./мин.
  • Управление шпиндельной головкой с пневматическим приводом производится посредством сенсорной панели – прецизионное центрирование и перемещение влево/вправо на 40″ (1000 мм)
  • Шпиндель для тяжелых режимов эксплуатации диаметром 2,68″ (68 мм) с внутренними прецизионными радиально-упорными подшипниками и регулируемыми внешними подшипниками
  • Система быстрой замены резцов.

Возможности

  • Скорость – все модели FA оснащены высокопроизводительными сервомоторами переменного тока. Независимое устройство подачи позволяет установить желаемую скорость подачи с шагом от 0,001″ (0,25 мм) до 0,012″ (3 мм).
  • Точность – станки серии FA оснащены прецизионным шарико-винтовым приводом, позволяющим контролировать скорость подачи и положение режущего инструмента, благодаря чему оно может быть установлено с точностью до 0,0002″ (0,005 мм).
  • Прочность– надежная конструкция шпинделей и подшипников Rottler гарантирует достаточную устойчивость станка, что позволяет производить обработку гильз больших двигателей в течение всего срока эксплуатации. Станки F9A оснащаются укороченным шпинделем для обработки блоков малых двигателей (мотоциклов, катеров и др.).
  • Эксплуатационная гибкость – возможность выбора параметров подачи позволяет максимально увеличить производительность станка. Увеличьте скорость подачи при расточке простых отверстий большого диаметра. Снизьте скорость при обработке гильз или зенковании. Станок F9A позволяет растачивать отверстия от 1,5″ (38 мм) до 5″ (127 мм). В наличии имеются твердосплавные инструменты для зенкования, снятия фасок, сверления со смещением и кольцевой расточки.
  • Надежность – станки серии F оснащены скоростной системой привода с клиновидной ременной передачей. Которая в сочетании с двумя независимыми двигателями вращения шпинделя и подачи позволяет обойтись без коробки передач.
  • Экономичность – высокоскоростным станкам серии Rottler FA на расточку блока требуется половина того времени, которое необходимо другим станкам. Используются износостойкие и при этом недорогие резцы нового поколения, которые гарантируют надежную работу станка на высокой скорости. Резцы не нуждаются в заточке, благодаря невысокой стоимости они являются прекрасным выбором для расточки цилиндров.

Управление

F9A – программируемый станок с управлением посредством сенсорного дисплея и ЧПУ на базе операционной системы Windows с процессором Intel.  Предусмотрено подключение к Интернету непосредственно со станка и постоянная поддержка.

Электронный маховик позволяет осуществлять управление вручную в двух режимах. В режиме грубой обработки каждому углу поворота маховика соответствует передвижение инструмента на 0,001″ (0,01 мм) и в режиме точной обработки – на 0,0001″ (0,002 мм). Импульсный маховик позволяет осуществлять подачу с шагом 0,0001 или 0,001. Светодиодный индикатор определяет положение по вертикали с точностью до 0,0001.
