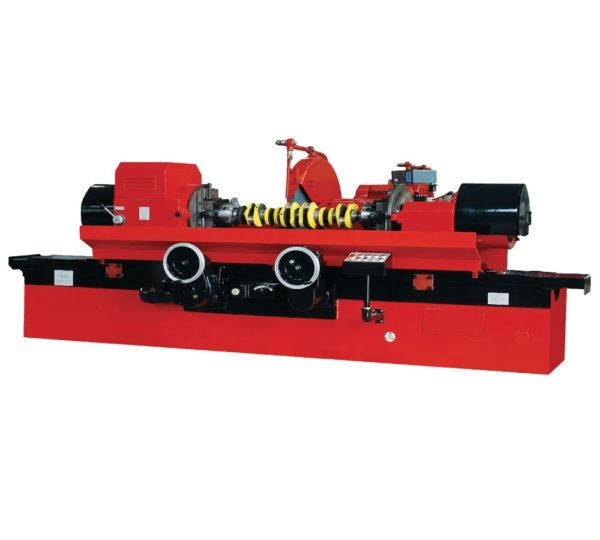

Станок для шлифования коленчатых валов SJMC MQ8260A (1600/1800/2000)

2 600 007

Получить предложение

Общие характеристики

SJMC MQ8260A станок для шлифования коленчатых валов длиной в центрах до 1600/1800/2000 мм и диаметром до 600 мм

Данный станок предназначен для шлифовки коленчатых валов в широком диапазоне размеров. Есть возможность шлифовки как в патронах так и с использованием заводских центров. Возможна шлифовка валов от 1600мм до 2000мм (в зависимости от модели станка) минимизируя прогибы и биение благодаря входящим в комплект вертикальной и горизонтальной поддержке, простая регулировка смещения патронов позволяет показать высокую производительность и качество обработки.

Благодаря возможности поворота стола относительно оси камня присутствует возможность шлифовки конусов. Надежность и точность станка, а так же качество исполнения позволяют конкурировать с европейскими и американскими производителями аналогичного оборудования.



Производитель

SJMC

Модель

MQ8260A×1600, MQ8260A×1800, MQ8260A×2000

Максимальный диаметр и длина вала, мм

600*1600, 600*1800, 600*2000

Максимальный диаметр вала, мм

600, 600, 600

Диаметр обрабатываемой шейки с люнетом, мм

30*100, 30*100, 50*120

Центр смещения коленчатого вала, мм

110, 110, 120

Максимальная длина коленвала в патронах, мм

1400, 1600, 1800

Максимальная длина коленвала в центрах, мм

1600, 1800, 2000

Максимальный вес вала, кг

120, 120, 150

Высота центра, мм

300, 300, 300

Рабочая скорость вращения вала, об/мин

25/45/95, 25/45/95, 30/45/65/100

Поперечное перемещение, мм

185, 185, 185

Быстрое перемещение, мм

100, 100, 100

Быстря подача маховика, мм

1, 1, 1

Цена деления лимба подачи камня, мм

0.005, 0.005, 0.005

Скорость вращения шлифовального круга , об/мин

740/890, 740/890, 740/890

Переферийная скорость вращения шлифовального круга, м/сек

25.6-35, 25.6-35, 25.6-35

Размер шлифовального круга, мм

D900*32*D305, D900*32*D305, D900*32*D305

Ход стола за поворот маховика грубая подача. мм

5.88, 5.88, 5.88

Ход стола за поворот маховика тонкая подача, мм

1.68, 1.68, 1.68

Поворот стола, градус

5, 5, 5

Поворот стола на градус шкалы, мин (')

10

Общая мощность двигателя, кВт

9.82, 9.82, 11.12

Размеры станка (Д*Ш*В), мм

4166*2037*1584, 4166*2037*1584, 4900*2037*1584

Размеры упаковки (Д*Ш*В), мм

4300*2200*2000, 4300*2200*2000, 5300*2200*2000

Вес, кг

6000, 6200, 7000

Перемещение, грубая подача, стола на 1 оборот маховика, мм

1.68, 1.68, 1.68

Точность станка (эллипс), мм

0.005, 0.005, 0.005

Точность станка (конус), мм

0.01, 0.01, 0.01

Шероховатость, um

0.32 Ra, 0.32 Ra, 0.32 Ra

Сроки изготовления, раб.дней

120, 120, 120

Комплектация

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

  • Патроны для зажима вала
  • Инструмент для правки круга
  • Люнет
  • Оправка для балансировки круга D80
  • Выравнивающий клин
  • Поводок
  • Вертикальная стойка для выравнивания
  • Горизонтальная стойка для выравнивания
  • Шлифовальный круг

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

  • Алмазный карандаш
  • Измерительный прибор «Арнольд»
  • Стенд для балансировки камня
  • Инструмент для правки камня без съема детали
  • Инструмент для поиска центра шейки коленвала
  • Электронный датчик подачи камня
  • Устройство для полировки коленвала
