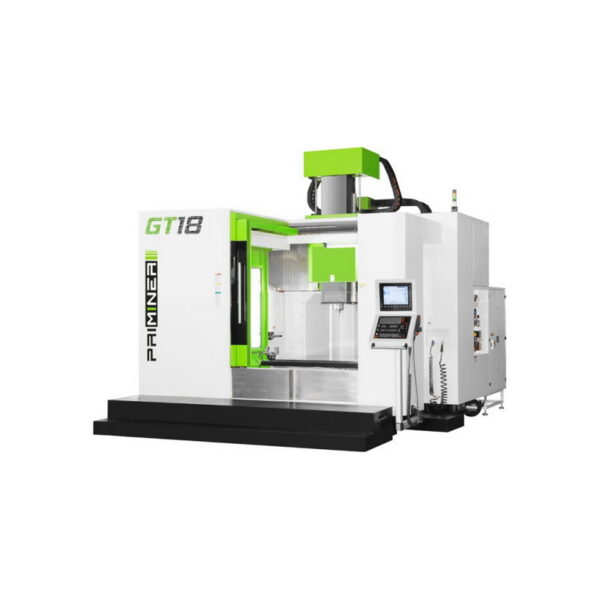

5 осьовий фрезерний обробний центр портального типу GT18-5X · GT33-5X · GT40-5X

Загальні характеристики

Додати в обране В обраном

Особливості

• Вбудований шпиндель HSK A63 24000 об/хв
• 60 позиційний магазин ланцюгового типу з серво
приводом
• Напрямні Heidenhain на всіх трьох осях
• Охолодження напрямних олією
• Прямий сервопривід для А/С осей
• Система подвійного приводу з двома ШВП

Стандартна конфігурація:

✔ Повністю закрита система від бризок
✔ Мотор шпинделя HSK A63 24000 об/хв
✔ Пристрій зміни інструменту ланцюгового типу на
60 осередків
✔ Транспортер стружки (два шнекові та один
ланцюговий)
✔ Електрична шафа з кондиціонером
✔ Водне охолодження шпинделя
✔ Лінійні напрямні
✔ Жорстке нарізання різьблення
✔ Ethernet, CF-карта та інтерфейс USB
✔ ШВП з олійним охолодженням
✔ Система автоматичного змащення

✔ Система охолодження
✔✔ Повітряне обдування під час обробки
заготівлі
✔✔ Світлодіодна робоча лампа
✔✔ Світловий індикатор закінчення програми
✔✔ Ручний генератор імпульсів
✔✔ Ящик з інструментами
✔✔ Регулювальні болти та блоки
✔✔ СОЖ пістолет
✔✔ Повітряний пістолет
✔✔ Інструкція з експлуатації

Найменування моделі	GT18-5X/GT33-5X/GT40-5X
Виробник	Priminer
Розмір столу, мм	1800 x 1400 / 3300 ×1700 / 4000×2400
Кріплення Т-слот (ширина х кількість х відстань), мм	22 x 7 x 170 / 22 ×9×170 / 28×11×200
Максимальне навантаження, кг	6000 / 10000 / 12000
А(B)/З осі	±108° / ±270° ±108° / ±270° ±115° / ±360°
Переміщення по осях X/Y/Z, мм	1900 / 1400 / 800 3300 / 2700 / 800 4200/3300/1000
Відстань сопло шпинделя-стіл, мм	100 – 900 / 100 – 900 / 200-1200
90° від осі шпинделя до столу	410-1210 / 410-1210 / 460-1460
Відстань між колонами, мм	1960 / 1960 / 2800
Конус шпинделя	HSK A63 / HSK A63 / HSK A100
Потужність двигуна шпинделя, кВт	42/56.7 42/56.7 50/61
Обертальний момент двигуна шпинделя, Нм	68/90.2 68/90.2 160/193
Швидкість шпинделя, об/хв	24000 / 24000 / 12000
Швидкість подачі X/Y/Z, м/хв.	30 24/30/30 20
Швидкість обробки, мм/хв	1-12000
A (B)/C Макс. швидкість, об/хв	50
Кількість інструментів, штук	60 / 60 / 40
Максимальна довжина інструменту, мм	300 / 300 / 400
Максимальний діаметр інструменту, мм	78 / 150 (наступний осередок) 78 / 150 (наступний осередок) 125/250
Максимальна вага інструменту, кгМаксимальна вага інструменту, кг	8 / 8 / 20
Точність позиціонування (з лінійним енкодером), мм	0.010 / Повне переміщення 0.015 / Повне переміщення 0.020 / Повне переміщення
Точність повторення (з лінійним енкодером), мм	0.006 / Повне переміщення 0.010 / Повне переміщення 0.015 / Повне переміщення
Розміри, мм	4965 x 6100 x 4830 10100 x 5830 x 4830 11500 x 5850 x 5500
Вага, кг	24000 / 30000 / 52000

Опції

■ Вбудований мотор-шпиндель HSK A100 15000 об/
мін_40/50 кВт_103/ 129 Нм, пристрій зміни
інструмента на 40 позицій (GT18-5X/GT33-5X)
■ Вбудований мотор-шпиндель HSK A100 12000
об/хв_40/47кВт_248/293Нм, пристрій зміни
інструмента на 40 позицій (GT40-5X)
■ Складальник олії
■ Датчик заготівлі
■ Датчик інструменту
■ Динамічний моніторинг зіткнень/ударів
(DCM)
■ Кінематика
