Вертикально-розточувальний верстат для діаметрів до 400мм з можливістю фрезерування площини. Для автомобільної, залізничної, корабельної промисловості та інших напрямів металообробки.

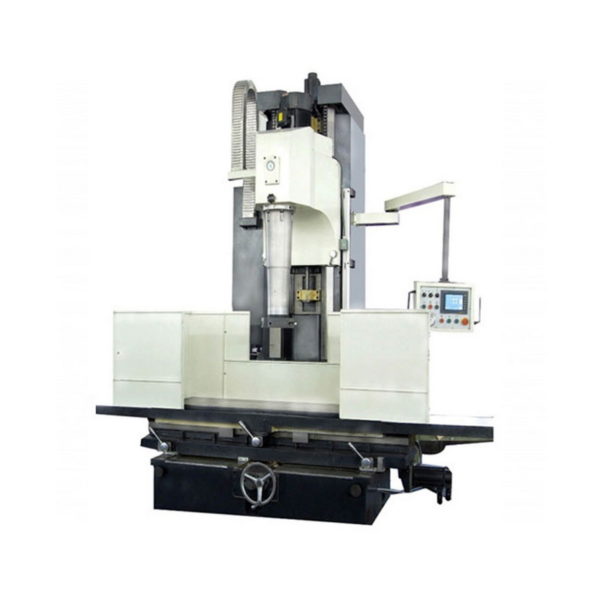

Вертикально-розточувальний фрезерний верстат SJMC T7240
Загальні характеристики
Вертикально-розточувальний верстат з функцією фрезерування площини T7240
| Вага | 7500 kg |
|---|---|
| Розміри | 228 × 206 × 314 cm |
| Виробник | SJMC |
| Модель | T7240 |
| Максимальний діаметр розточування, мм | 400 |
| Максимальна глибина розточування, мм | 750 |
| Переміщення каретки шпинделя, мм | 1000 |
| Швидкість обертання шпинделя (безступінчаста зміна швидкості перетворення частоти), об/хв | 50-1000 |
| Швидкість переміщення подачі шпинделя, мм/хв. | 6-3000 |
| Відстань від осі шпинделя до несучої конструкції, мм | 25-840 |
| Розміри столу, мм | 500х1600 |
| Поздовжній хід робочого столу, мм | 1600 |
| Головний двигун (двигун із змінною частотою), кВт | 5.5 |
| Точність розточування | IT7 |
| Точність фрезерування | IT8 |
| Точність по еліпсу, мм | 0.008 |
| Точність за конусом, мм | 0.02 |
| Шорсткість поверхні при розточуванні | Ra 1.6 |
| Шорсткість поверхні при фрезеруванні | Ra 1.6 – Ra 3.2 |
| Розміри верстата, мм | 2281х2063х3140 |
| Вага нетто/брутто, кг | 7500/8000 |
Комплектація
Стандартна комплектація:
1. Шпиндель O300 (діаметр розточувального отвору O305-400мм)
2. Універсальна розточувально-фрезерна головка
3. Фрезерна головка 250 мм
4. Конус Морзе №4 (діаметр розточувального отвору O21-48)
Додаткове обладнання:
1. Шпиндель O280 (діаметр розточувального отвору O285-320мм)
2. Шпиндель O200 (діаметр розточувального отвору O205-285мм)
3. Шпиндель O150 (діаметр розточувального отвору O151-200мм)
4. Шпиндель O110 (діаметр розточувального отвору O111-165мм)
5. Шпиндель O75 (діаметр розточувального отвору O76-115мм)
6. Шпиндель O56 (діаметр розточувального отвору O57-78мм)
7. Шпиндель O45 (діаметр розточувального отвору O46-60мм)
8. Пристрій для фіксації V-подібного блоку циліндрів
9. Швидкий затискний пристрій
