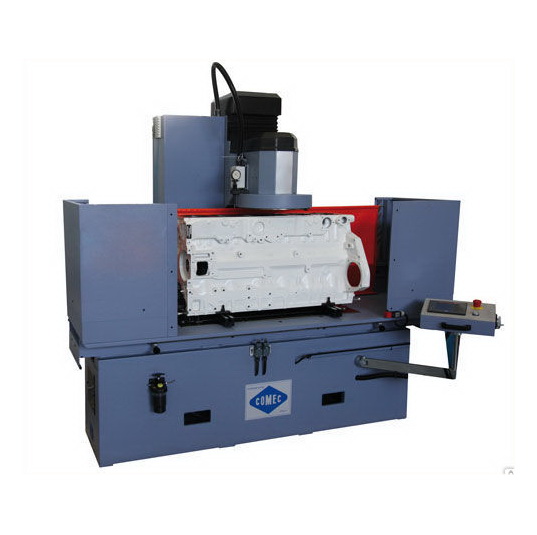

Станок с ЧПУ для шлифовки головок цилиндров и блоков Comec RP-1400.CNC

1,107,873.00


Оставьте ваш Телефон и
и наш консультант свяжется с вами

Станок с ЧПУ шлифовально фрезерный для головок цилиндров и блоков. Обрабатываемая поверхность 1195х355 мм, высота обрабатываемой детали 600(750)мм, скорость вращения шпинделя 0÷1500 об/мин, размеры 2180х1280х2000 мм, вес 1410 кг. Сканирование поверхности лазером для предварительной диагностики профиля, с точностью до 0,01 мм

Артикул: RP1400.CNC
Категория:
Документация (PDF) Видео

Описание

RP1400.NC ЭТО СТАНОК ДЛЯ ШЛИФОВКИ ГОЛОВОК БЛОКОВ ЦИЛИНДРОВ и блоков легковых и грузовых авто, а также плоских поверхностей, нуждающихся в точном шлифовании.
Самая современная технология, использованная в станке RP 1400 PLC, сочетает в себе проверенные решения для рядных и V-образных двигателей, что гарантирует плавный ход даже на малых скоростях, плюс использование привода с шарико-винтовой парой и переменной скорости вращения шпинделя при помощи преобразователя.
Шлифовальный станок для обработки плоскостей ГБЦ RP 1400.NC в составе программируемый логический контроллер (PROGRAMMABLE LOGICAL CONTROLLER) контроллер электроавтоматики с числовым программным управлением (ЧПУ).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Высокоточный станок фрезеровки плоскостей ГБЦ и блоков цилиндров, технология последнего поколения
  • Операционная система LINUX и процессор ARMv8 CPU, ПО на русском языке
  • Сканирование поверхности детали лазером для предварительной диагностики профиля поверхности с точностью до 0,01 мм
  • Удобное управление с помощью пульта управления с сенсорным ЖК дисплеем TOUCH SCREEN
  • Полностью автоматический цикл
  • Без использования СОЖ что даёт возможность экономить и держать станок в чистоте
  • База данных готовых рабочих циклов ( 4 программы автоматической обработки всех видов ГБЦ) с возможностью собственной настройки
  • Выбор точности обработки, черновая обработка, средней точности, точная обработка, индивидуальная настройка оператором
  • Инверторный электродвигатель бесщёточного типа контролирует скорость вращения и перемещения фрезы
  • Фреза с диаметром 405 мм имеет самую большую площадь обработки, возможность установки 2-х резцов
  • Расчёт времени рабочего цикла
  • Обработка поверхности блоков цилиндров из чугуна и алюминия
  • Защитный экран с раздвижными дверями PSC130
  • Удобно расположенный датчик частоты вращения

В качестве стандартного оснащения с RP 1400.NC поставляются круг для чугуна или алюминия, предпусковой камеры сгорания головки цилиндров, инструмент для чугуна или опциональные приспособления, как держатель резцов CBN-PCD для шлифования чугуна или алюминия при высокой скорости вращения шпинделя.
В целях безопасности и удобства станка все элементы управления расположены на панели управления.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
  • Подача стола шаровинтовой парой
  • Устройство смазки направляющих
  • Регулируемый ограничитель хода
  • Шлифовальный круг, диаметром 405 мм, с CBN сегментами и держателем резца для чугуна (для алюминия, опция!)
  • Переменная подача стола
  • Раздвижной защитный экран
  • Автоматическая подача головки
  • PV0021 Комплект больших зажимов (2 шт.)
  • PV0022 Комплект малых зажимов (4 шт.)
  • PV0160 Параллельные суппорта высотой 120 мм, (2 шт.)
  • Комплект специнструмента
  • Инструкция по эксплуатации

Характеристики

Модель

RP1400.CNC

Производитель

Comec

Ход рабочего стола, мм

1400

Макс. рабочая длина, мм

1195

Макс. рабочая ширина, мм

405

Мин.-Макс. рабочая высота, мм

190-710

Поверхность стола, мм

1100×335

Диаметр фрезы, мм

405

Скорость вращения шпинделя, об/мин

300÷1200

Переменная скорость подачи, мм/мин

0÷1500

Мощность двигателя шпинделя, кВт

2.2

Мощность двигателя стола, кВт

0.75

Крутящий момент двигателя подачи, Нм

1.27

Габариты (ДхШхВ), мм

2500х1000х1900

Вес, кг

1410

Дополнительные опции

  • Держатель сменных элементов 1/2 UT1330
  • Сменный элемент PCD диаметр 1/2 для алюминия UT1356
  • Держатель резца для ГБЦ с форкамерами UT1390
  • Резец  ALP для головок цилиндров с форкамерами UT1392
  • Как опция доступен крепеж для фиксации головок цилиндров, набор для установки V-образных блоков, вращающийся стол для шлифования маховиков, дисков сцепления или тормозных дисков.
