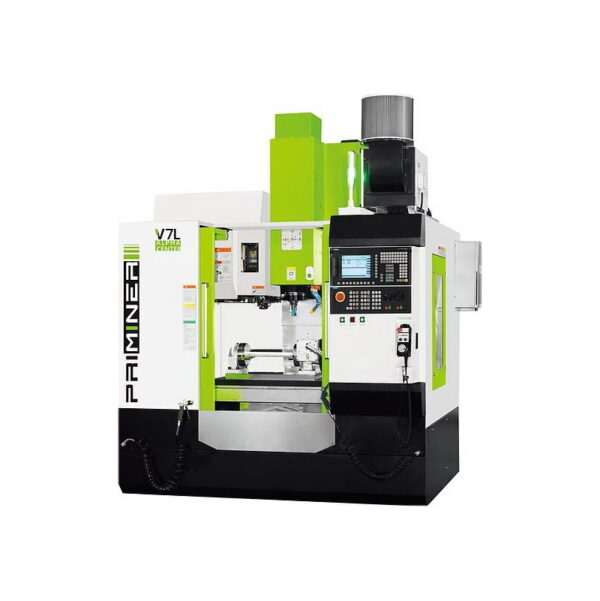

Alpha Center V7L

Особенности

• Закаленное чугунное литье для снятия напряжений, чтобы обеспечить структурную стабильность без деформации
• Предварительное напряжение на всех осях минимизирует тепловые искажения
• ШВП C3 класса обеспечивают высочайшую точность и долговечность

Стандартная конфигурация:

✔ Полностью закрытая система от брызг
✔ Ременной привод шпинделя 10000 об/мин
✔ Конвейер для стружки цепного типа
✔ Устройство смены инструмента типа рука на 24 ячейки
✔ Электрический шкаф с кондиционером
✔ Жесткое нарезание резьбы
✔ Ethernet, CF-карта и интерфейс USB
✔ Система автоматической
смазки
✔ Система охлаждения
✔ Система автоматической смазки
✔ Система охлаждения
✔ Светодиодная рабочая лампа
✔ Световой индикатор окончания программы
✔ Ручной генератор импульсов
✔ Ящик c инструментами
✔ Регулировочные болты и блоки
✔ СОЖ пистолет
✔ Воздушный пистолет
✔ Система промывки стружки
✔ Инструкция по эксплуатации





Наименование модели

V7L

Производитель

Priminer

Размер стола, мм

900 x 420

Крепления Т-слот (ширина х количество х расстояние), мм

14 x 3 x 125

Максимальная нагрузка, кг

350

Перемещение по осям X/Y/Z, мм

760 / 450 / 520

Расстояние сопло шпинделя-стол, мм

100 — 620

Расстояние центр шпинделя-стол, мм

517

Конус шпинделя

SK 40 / BT 40 / CAT 40

Скорость шпинделя, об/мин

10000

Мощность двигателя шпинделя, кВт

9 / 22 Siemens; 7.5 / 15 Fanuc

Скорость подачи X/Y/Z, м/мин

48

Скорость обработки, мм/мин

1-12000

Количество инструментов, штук

24

Максимальная длина инструмента, мм

300

Максимальный диаметр инструмента, мм

78 (125)

Максимальный вес инструмента, кг

8

Точность позиционирования, мм

0.008 / Полное перемещение

Точность повторения, мм

0.006 / Полное перемещение

Размеры, мм

3450 x 2710 x 2900

Вес, кг

4500

Опции

■ Прямой привод шпинделя 12000 об/мин
■ Охлаждение через шпиндель
■ Охлаждение шпинделя
■ Сборщик масла
■ 4-я ось
■ 4/5 оси
■ Датчик заготовки
■ Датчик инструмента
